1. 개요
건축물 외장재의 커튼월 시스템 및 반사유리의 적용으로 현휘에 의한 빛 공해가 문제화되고 있으며, 최근에는 초고층 주상복합 건축물의 경사반사에 의한 눈부심 및 현휘로 인한 생활방해에 대한 피해사례가 보고 되고 있다. 그리고 조명기구에
의한 인공조명의 빛 공해에 대한 빛 공해 방지 조례안의 제정 등 쾌적한 빛 환경을 형성하기 위하여 힘쓰고 있다.
현휘 해석은 일조에 의한 현휘 발생 및 인공조명에 의한 빛 공해를 정밀 분석하여 효과적인 개선방안을 제시하고 있다.
1) 빛공해(Light pollution) 및 현휘(Glare)분석
2020년 5월 26일부로 인공조명으로부터 방사되는 과도한 빛으로 인한 국민건강과 생태계 피해를 예방하고 인공조명을 친환경적으로 관리하기 위한 "인공조명에 의한 빛공해 방지법 시행규칙"이 제정 공포 되었다. 이에 따라 서울시를 중심으로 전국적으로 빛공해와 관련된 세부 기준 및 빛방사 허용기준 등의 규제가 수립중에 있으며 법적인 보호 아래 그동안 등한시 되었던 빛공해에 대한 인식이 날로 높아지고 있는 실정이다. 우리의 생활환경을 위협하는 빛공해로부터 벗어나기 위해 보다 빛공해 및 현휘 와 관련된 컨설팅의 중요성이높아지고 있다.
2) 조명환경관리구역의 빛방사 허용기준

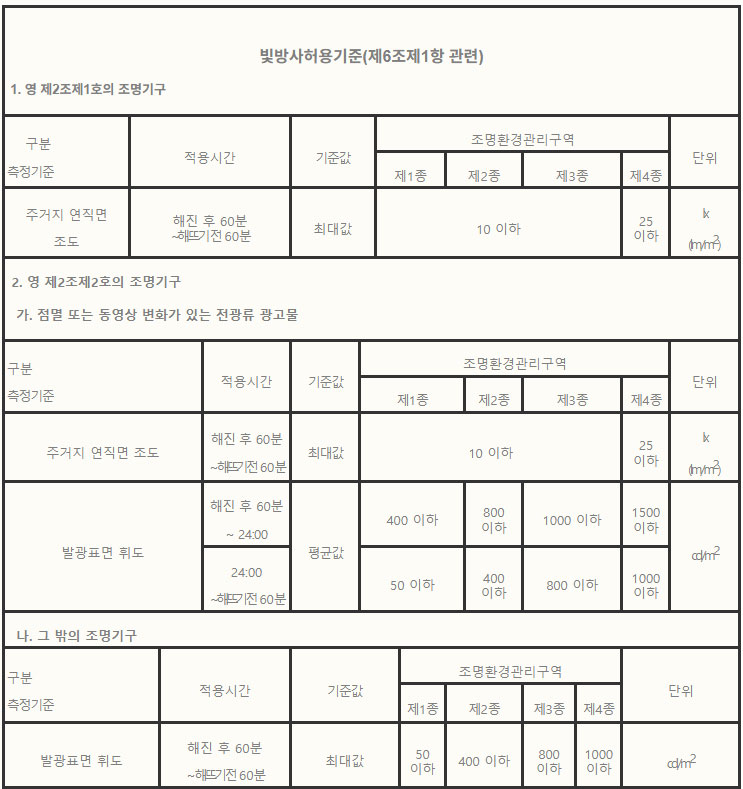

[조명환경관리구역의 빛방시 허용기군] 인공조명에 의한 빛공해 방지법 시행령
|
빛방사허용기준(제6조제1항 관련)
1. 영 제2조제1호의 조명기구
|
|
구분
측정기준
|
적용시간
|
기준값
|
조명환경관리구역
|
단위
|
|
제1종
|
제2종
|
제3종
|
제4종
|
|
주거지 연직면
조도
|
해진 후 60분
~해뜨기 전 60분
|
최대값
|
10 이하
|
25 이하
|
lx
(lm/m2)
|
|
2. 영 제2조제2호의 조명기구
가. 점멸 또는 동영상 변화가
있는 전광류 광고물
|
|
구분
측정기준
|
적용시간
|
기준값
|
조명환경관리구역
|
단위
|
|
제1종
|
제2종
|
제3종
|
제4종
|
|
주거지 연직면 조도
|
해진 후 60분
~ 해뜨기 전 60분
|
최대값
|
10 이하
|
25 이하
|
lx
(lm/m2)
|
|
발광표면 휘도
|
해진 후 60분
~ 24:00
|
평균값
|
400 이하
|
800 이하
|
1000 이하
|
1500 이하
|
cd/m2
|
|
24:00
~ 해뜨기 전 60분
|
50 이하
|
400 이하
|
800 이하
|
1000 이하
|
|
나. 그 밖의 조명기구
|
|
구분
측정기준
|
적용시간
|
기준값
|
조명환경관리구역
|
단위
|
|
제1종
|
제2종
|
제3종
|
제4종
|
|
발광표면 휘도
|
해진 후 60분
~ 해뜨기 전 60분
|
최대값
|
50 이하
|
400 이하
|
800 이하
|
1000 이하
|
cd/m2
|
|

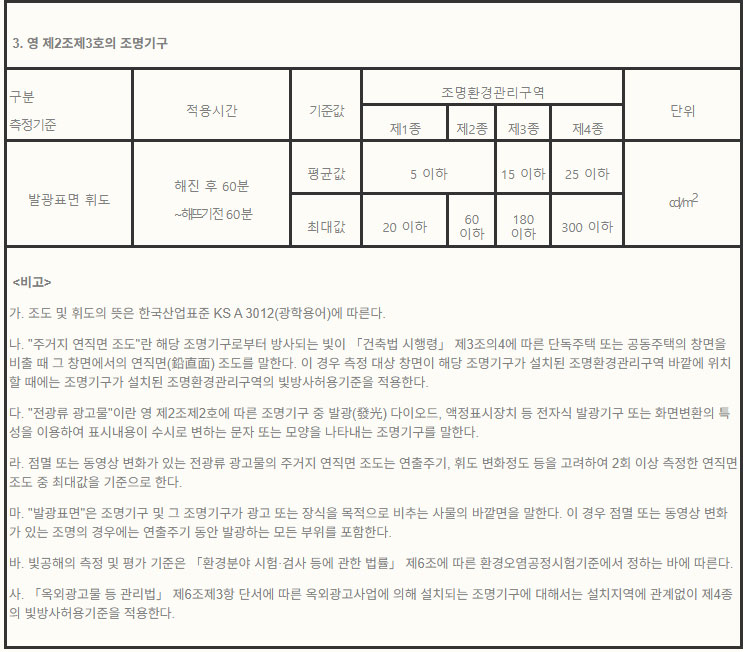

3. 영 제2조제3호의 조명기구
|
|
구분
측정기준
|
적용시간
|
기준값
|
조명환경관리구역
|
단위
|
|
제1종
|
제2종
|
제3종
|
제4종
|
|
발광표면 휘도
|
해진 후 60분
~ 해뜨기 전 60분
|
평균값
|
5 이하
|
15 이하
|
25 이하
|
cd/m2
|
|
최대값
|
20 이하
|
60 이하
|
180 이하
|
300 이하
|
|
<비고>
가. 조도 및 휘도의 뜻은 한국산업표준 KS A 3012(광학용어)에 따른다.
나. "주거지 연직면 조도"란 해당 조명기구로부터 방사되는 빛이 「건축법 시행령」 제3조의4에 따른 단독주택 또는 공동주택의 창면을 비출 때 그 창면에서의 연직면(鉛直面) 조도를 말한다. 이 경우 측정 대상 창면이 해당 조명기구가 설치된 조명환경관리구역 바깥에 위치할 때에는 조명기구가 설치된 조명환경관리구역의 빛방사허용기준을 적용한다.
다. "전광류 광고물"이란 영 제2조제2호에 따른 조명기구 중 발광(發光) 다이오드, 액정표시장치 등 전자식 발광기구 또는 화면변환의 특성을 이용하여 표시내용이 수시로 변하는 문자 또는 모양을 나타내는 조명기구를 말한다.
라. 점멸 또는 동영상 변화가 있는 전광류 광고물의 주거지 연직면 조도는 연출주기, 휘도 변화정도 등을 고려하여 2회 이상 측정한 연직면 조도 중 최대값을 기준으로 한다.
마. "발광표면"은 조명기구 및 그 조명기구가 광고 또는 장식을 목적으로 비추는 사물의 바깥면을 말한다. 이 경우 점멸 또는 동영상 변화가 있는 조명의 경우에는 연출주기 동안 발광하는 모든 부위를 포함한다.
바. 빛공해의 측정 및 평가 기준은 「환경분야 시험·검사 등에 관한 법률」 제6조에 따른 환경오염공정시험기준에서 정하는 바에 따른다.
사. 「옥외광고물 등 관리법」 제6조제3항 단서에 따른 옥외광고사업에 의해 설치되는 조명기구에 대해서는 설치지역에 관계없이 제4종의 빛방사허용기준을 적용한다.
|
빛공해 법규: https://www.law.go.kr/lsInfoP.do?lsiSeq=256083&efYd=20231116#AJAX
3) 빛공해 실측 분석
조도계 및 점휘도계와 면휘도계를 이용하여 "인공조명에 관한 빛공해 방지법" 준의 만족여부를 실측 및 분석하여 빛공해 피해를 예방하는 대안을 제시하고 있다. 더 나아가 더욱 쾌적하고 편안한 야간 빛환경 설계를 위해 조명분석 전문 시뮬레이션 분석을 시행하고 있다.
4) 협휘(Glare) 분석 용어 설명
a. 현휘: 시야내에서 순응하고 있는 휘도(광원의 단위면적당 밝기의 정도, 발광원 또는 투과면이나 반사면의 표면 밝기)보다 현저하게 높은 휘도부분이 있거나 휘도부분이 큰 부분이 있으면, 보는데 방해가 되고 불쾌하게 된다.
이와 같은 현상, 즉 시지각을 방해하는 밝은 빛을 현휘라고 한다. 현휘는 시지각을 방해하는 빛은 광원의 밝기와 크기, 눈의 응시각과 순응정도에 따라 달라지는데, 일반적으로 불쾌현휘와 불능현휘로 구분되어 진다.
b. 불쾌현휘
시작업 대상물체와 주위배경 사이의 과도한 휘도 대비로 인해 느끼는 시각적 불쾌감을 말한다. 그 예로는 흐린날 어둥누 벽과 넓은 면적의 밝은 창을 동시에 볼 때 느낄 수 있는 현상을 들 수 있다.
c. 불능현휘
대상물체와 주위배경 사이의 휘도대비가 10:1 이상인 경우 또는 태양과 같은 과도한 빛의 양이 시야 내로 유입되어 평균휘도가 약 25,000cd/m2를 촉과하는 경우와 같은 원인으로 시작업이 불가능해지는 현상을 말한다.
2. 빛공해.현휘 분석평가 내용
1) 인체 시지각 내의 현휘발생 여부 검토
2) 경면반사에 의한 분부심 및 생활방해 발생여부 판단
3) 현휘검토를 통한 불쾌현휘 및 불능현휘 판단
4) 실내 현휘감소를 위한 방안 마련

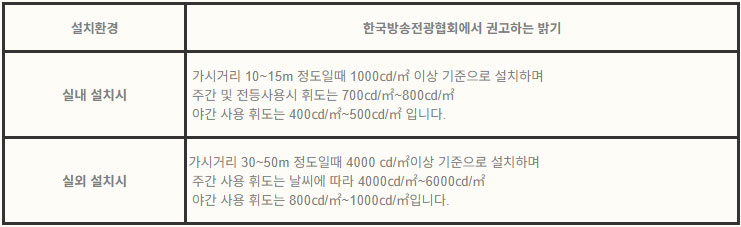

3. 한국방송전광협회에서 권고하는 밝기
|
설치환경
|
한국방송전광협회에서 권고하는 밝기
|
|
실내 설치시
|
가시거리 10~15m 정도일때 1000㏅/㎡ 이상 기준으로 설치하며
주간 및 전등사용시 휘도는 700㏅/㎡~800㏅/㎡
야간 사용 휘도는 400㏅/㎡~500㏅/㎡ 입니다.
|
|
실외 설치시
|
가시거리 30~50m 정도일때 4000 ㏅/㎡이상 기준으로 설치하며
주간 사용 휘도는 날씨에 따라 4000㏅/㎡~6000㏅/㎡
야간 사용 휘도는 800㏅/㎡~1000㏅/㎡입니다.
|
칸델라(㏅/㎡)는 특정방향으로 향하는 밝기
4. 빛공해.현휘 분석평가 사례
1) 빛공해 사례 - 골프장 빛공해 영향 검토
2) 빛반사 및 현휘 검토
|
