공기공조해석을 위한 해석툴(CAE)은 실내공기 상태 유지(IAQ), 쾌적성, 실내 공조, 오염물질 제어 등을 위한 건축물 환기 시스템의 설계 및 해석을 목적으로 최신 기류 모델링 기술을 이용하여 만들어진 건축물 공기 공조 시스템 해석 전용 설계 및 해석 도구입니다.
Solver은 통풍공간에 대해 쉽고 빠르게 작업된 자동 격자는 검증된 Solver 기술과 연계되어 해석을 수행합니다. 또한, 공기 공조에 특화된 product이므로 환기 산업에 필수적인 후처리 도구들을 제공하기 때문에 해석툴의 최신 기술을 활용하여, 고객들과 환기시스템 설계 성능 등에 대한 결과를 더욱 효과적으로 논의 할 수 있습니다.
주요기능
- model building features

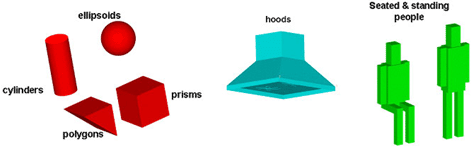

기 정의된 primitive 형상(library 제공) - 방, 사람, 블록, 팬, 격벽, 환기구, 환기창, sources, 벽체, 저항, 덕트 시스템, 후드 등
: 허브를 갖는 사각형태 혹은 원형형태의 팬, 원통형 팬, 다각형태의 팬 모델링
: 마우스 기반의 GUI 환경 제어
: 국부 좌표계를 이용한 형상 입력
: 라이브러리 기능을 이용한 특정파트 내 오브젝트의 저장 및 불러내기 가능
: 포괄적이며 광범위한 material properties 데이터베이스 제공
- Automatic Mesh Generation Features
: 완전히 자동화된 unstructured 격자의 생성이 가능
: Meshing parameter와 격자 배치 조정이 자유로움
: 격자 품질 확인을 위한 직관적인 격자 viewing 도구 제공
- Visualization and Reporting
: Customized report 지원
: 오브젝트 기반의 후처리
: 냉각 관련 적용문제에서 Air diffusion performance index(ADPI) 후처리 가능
: 데이터 처리를 위해 Point probe 및 XY 플로팅 기능 제공
: Velocity components, speed, temperature, pressure, heat flux, heat transfer coefficient, flow rate, turbulence parameters, flow angle, vorticity 등 다수의 물리량에 대한 contour 표현
: Plane cut 레벨에서의 동영상 제작 및 particle/dye trace 동영상 제작 가능
: 비정상 해석 후 vector 및 contour 동영상
제작 가능
: 해석된 모든 물리량들은 사용자 정의 ASCII 포맷으로 저장 될 수 있음
: 해석이 진행되는 동안 수렴되는 과정을 그래픽으로 확인
: 추가적인 해의 수렴 모니터링 도구 제공 - 해의 수렴성 판단을 위한 모니터링 포인트 사용

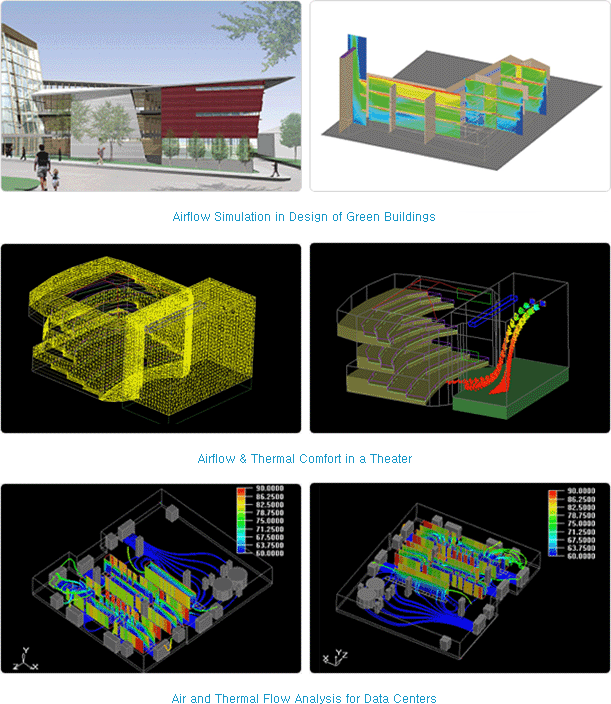

적용사례
