바람에 대한 구조물의 안전성을 확인하고 주변 지역에 미치는 영향을 분석한다.
초고층 건물 및 기타 대형 구조물 설계시 지진 하중과 같은 풍하중을 고려하는 것이 중요하다. 풍동 실험실은 자연 풍과 관련된 현상을 재현하고 바람에 대한 구조물의 안전성을 확인하며 건물 건축이 주변 지역의 바람 상태에 어떤 영향을 미치는지 확인한다. 최근 몇 년 동안 대규모 도시 개발 프로젝트의 환경 평가와 "열섬"현상에 대한 연구에서 높은 정확성이 요구되고 있다.
1. 주요 사업분야
- 풍동실험(Wind Tunnel Test)
- CFD 해석
- 실측
- 풍동설계 및 제작
- 공학모형 설계
- 풍동실험 기자재 납품
- 풍재해/통풍장애 컨설팅

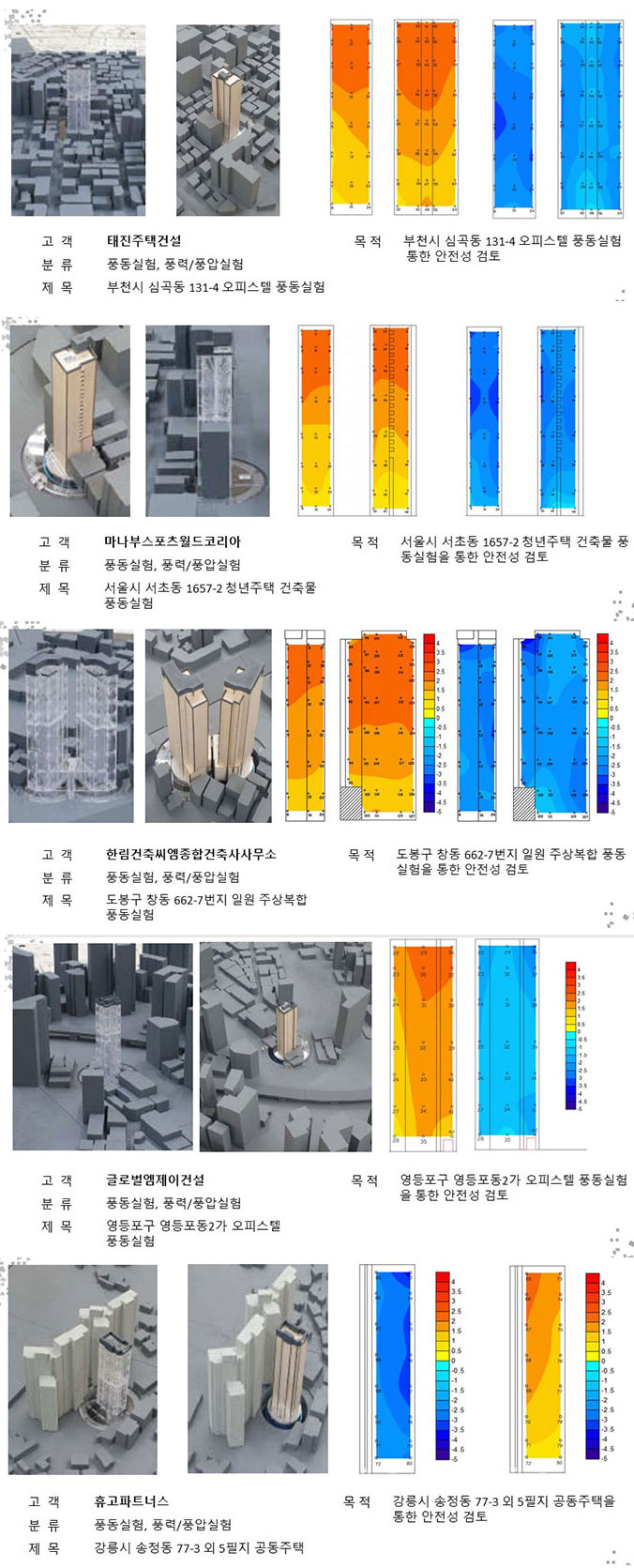

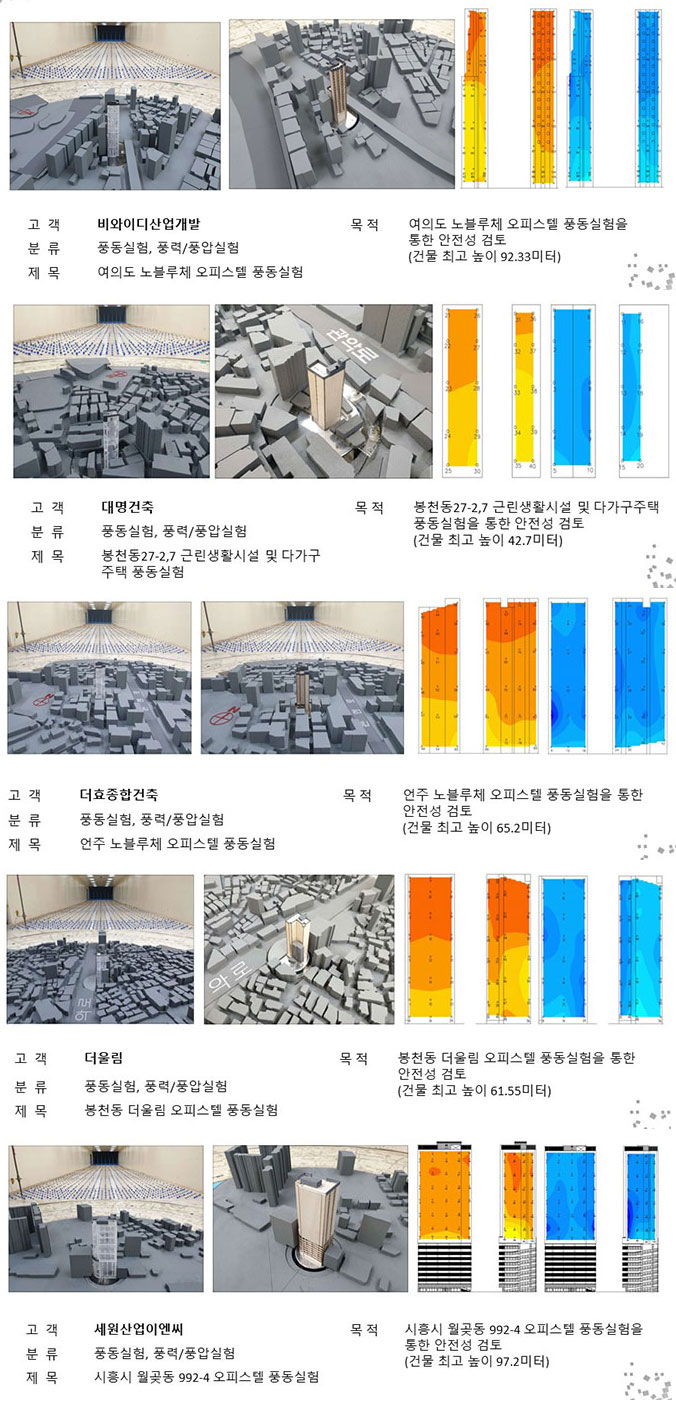

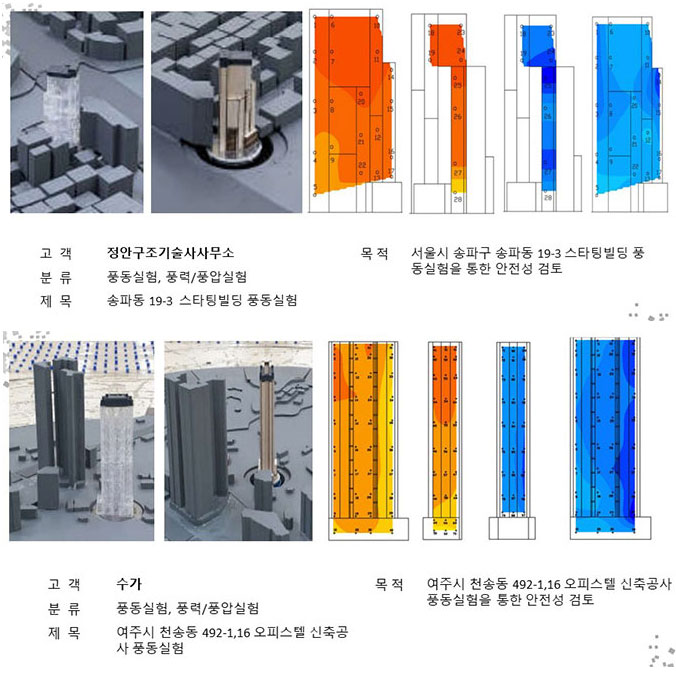

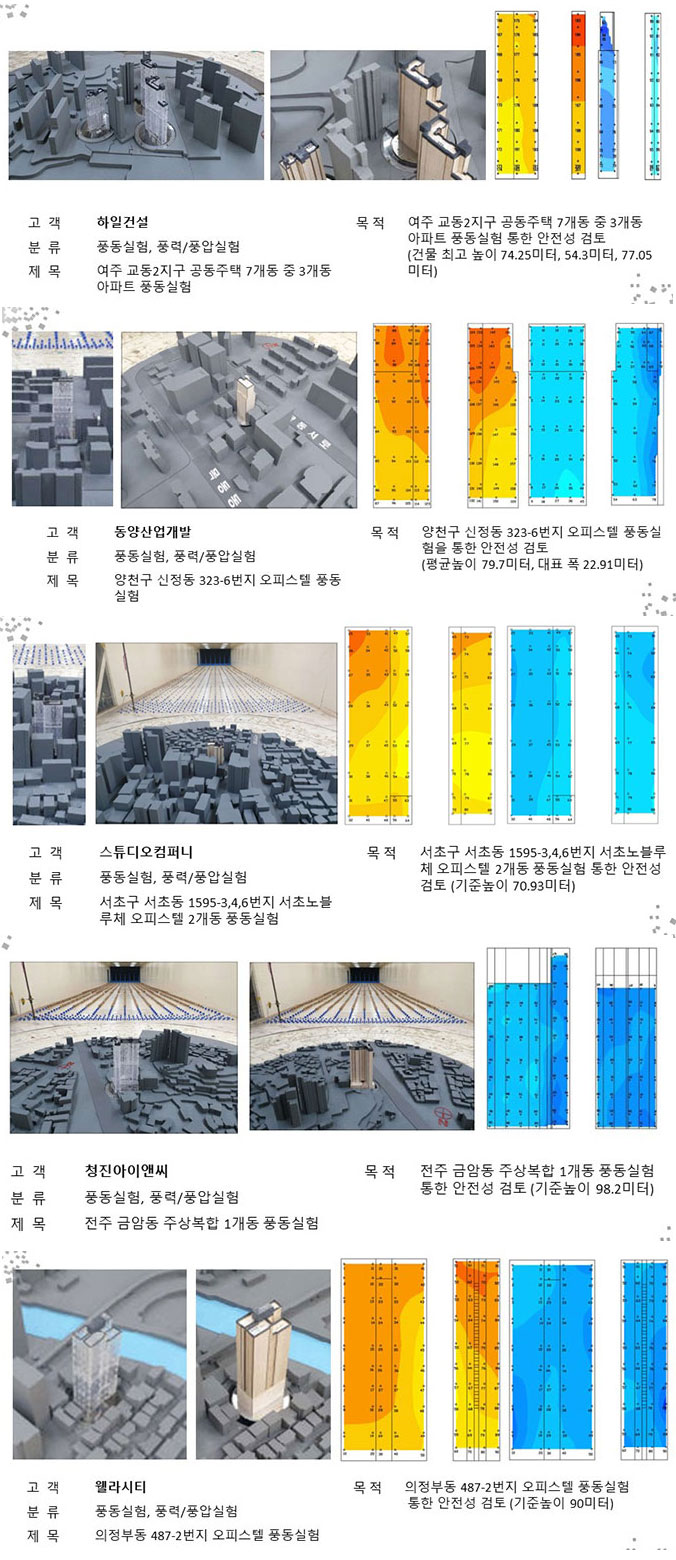

2. 풍압실험
풍압실험은 풍압계를 사용하여 모형에 작용하는 풍압력을 평가하는 실험이다. 이 실험은 외장재용 풍하중 산정을 위하여 수행된다. 그리고 구조 골조용의 풍하중 평가에도 활용되고 있다. 외장재에 작용하는 풍압력은 외장재의 표면과 내면의 풍압력의 벡터 합에 의해 평가하고 있다. 건축물의 전체 또는 일부에 작용하는 풍력은 벽면에 작용하는 풍압력을 적분함으로써 구해질 수 있다.
건축물의 외장재용 설계풍하중을 평가하기 위해 수행한다. 강체풍압모형 표면에 설치된 다수의 풍압측정공에 부착된 압력튜를 이용하여 다점풍압계(multi-point pressure measurement system)로 측정된 풍압의 시계열 데이터로 부터 외압계수(평균, 변동및 피크외압계수)를 평가하여 외장재 설계용 풍하중을 산정한다. 풍압실험을 통한 평가항목은 다음과 같다.
- 외장재설계용 피크외압계수
- 외장재설계용 설계풍압
- 외장재설계용
설계풍압 ZONING
- 외장재설계용 피크외압계수 CONTOUR MAP
3. 풍력실험
풍력실험은 건축물의 구조골조용 설계를 위한 설계풍하중, 건축물의 최상층에서의 변위응답과 거주성능을 평가 하기 위해 수행한다. 풍력측정모형은 가볍고 강성이 크게 제작하며, 6-분력계(6-component force balance)을 사용하여 건축물 구조축에 대한 풍력, 전도모멘트 및 수직축에 대한 비틀림 모멘트를 측정한다. 풍력실험을 통한 평가 항목은 다음과 같다.
- 평균풍력계수, 변동풍력계수
- 풍향별 최대 변위응답
- 풍향별 최대 밑면전단력
- 풍향별 최대 밑면전도모멘트
- 풍향별 최대 밑면비틀림모멘트
- 풍향별 최대 가속도 응답
- 최대 층풍하중 및 풍하중 조합계수
- 거주성능평가 ( ISO10137 )
3. 풍환경실험
풍환경실험의 목적은 새롭게 건축물을 건설한 경우 거주자가 이용하는 외부공간에서 생기는 강풍 또는 빌딩풍에 의한 풍환경 변화 파악하여, 보행자 공간의 풍환경(안전성,안락성)평가하기 위해 수행한다.
풍환경실험을 통한 평가항목은 다음과 같다.
- 건설지점의 풍향별 풍기후해석
- 풍속 초과확률
- 각 측정점의 풍향별 평균풍속
- Murakami 풍환경평가기준
- 풍향별 초과확률 배풍도
4. 기타 테스트 유형
- 대규모 구조물의 풍하중 (다 채널 동시 압력 측정 시스템)
- 건물 주변의 풍속 (다 지점 풍속 측정)
- 눈이 내리는 것에 의한 눈과 눈의 축적 (건물의 눈 깊이 측정)
- 외장재의 바람 소리 등 (음압 측정)
- 건물 주변의 2 차원 풍속 시각화

|
