1. 일반 토목 구조물
1) 토목구조물의 사용재료 별 분류
a. 목구조물 : 목교, 가설물 등
b. 석구조물 : 석교, 터널, 옹벽, 암벽 등
c. 강구조물 : 교량상부구조, 철탑, 탱크, Pipe 등
d. 철근콘크리트 구조물 : 교량상·하부구조, 암거, 옹벽, 타워, 탱크, 터널, 댐 등
e. 프리스트레스트 콘크리트 구조물 : 교량상·하부구조, 타워, 관로 등
2. 토목구조물의 위치 및 용도별 분류
|
용도별
위치별
|
환경위생
|
방재
|
관광
|
수자원, 지열, 화력, 원자력, 에너지
|
생산시설(공장)
|
교통, 운송
|
|
공항, 도로, 철도
|
해상
|
|
지상(공간)
|
굴뚝, 탱크, 타워, 관로
|
식림, 방호공
|
타워
|
타워, 냉각탑
|
굴뚝, 탱크, 타워, 사이로
|
교량, 고가, 공항
|
타워
|
|
지표
|
정수지, 관로, 처리장
|
보호공, 호안, 배수
|
유락시설, 공원
|
댐, 마감, 배수관
|
용수지, 처리장
|
성토, 절토, 공항, 활주로, 유도로
|
-
|
|
지하
|
관로
|
지중벽
|
배수
|
관로, 터널
|
-
|
터널
|
-
|
|
수중
|
댐, 제방, 취수구
|
제방, 수문
|
마감
|
제방
|
인공섬, 탱크, 매립, 호안
|
침매, 공항
|
항만
|
3. 토목구조물의 관용적 명칭에 의한 분류
|
위치
시설
|
지상(수상)
|
지표
|
지하-수중
|
|
도로, 철도, 공항
|
교량, 고가교, 보도교, 공항 및 부대히설
|
성토, 절토, 철로, 도로, 활주로, 유도로
|
터널, 침매관, 암거, 횡단제
|
|
하천-관로
|
관로교
|
하천, 도구, 관로, 호안
|
터널, 제방, 지중관로, 암거, 관로
|
|
해안.항만
|
잔교
|
안벽, 호안, 매립
|
방파제-소파제
|
|
상.하수도
|
각종 탱크
|
각종 지.배관
|
취수시설, 배수시설
|
|
수력, 화력, 원자력발전
|
탱크, 타워구조
|
수로
|
정수지, 댐
|

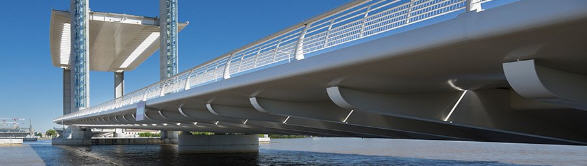

2. 교량
교량의 분류
1) 교량의 상부구조
a. 노면위치에 따른 분류: 상로교, 중로교, 하로교, 2층교
b. 사용목적(용도)에 따른 분류: 도로교, 철도교, 수로교, 과선교, 군용교, 관로교, 운하교, 보도교
c. 구조형식에 따른 분류: 거더교(단순거더교, 연속거더교, 겔바거더교), 슬래브교, 격자교, 라멘교, 트러스교, 아치교 현수교, 사장교
d. 평면형상에 따른 분류: 직교, 사교, 곡선교, 제형교, Haunch교(Taper교)
e. 사용재료에 따른 분류
- 목교 및 석교
- 철근콘크리트교 및 강교
- 경금속교 및 경량골재콘크리트교
- 합성교
① 철근콘크리트교 : 슬래브교, 중공슬래브교, T형교, 라멘교, 아치교
② P.S 콘크리트교 : I형교(PSC빔, IPC빔), 박스거더교(FSM, MSS, ILM, FCM, PSM, PGM)
③ 강합성교 : 형교(판형교, BOX 거더교), 라멘교, 아치교, 트러스교
6) 가설지점에 따른 분류: 고가교, 하천교, 횡단육교, 연육교, 연도교, 잠수교, 부교, 잔교, 부잔교
f. 지점조건에 따른 분류: 단순교, 연속교, 게르버교, 힌지교, 고정교
g. 상부구조 횡단면의 형상에 따른 분류: 슬래브교, BOX형교, I형교, T형교, 프리캐스트빔교, 트러스교
h. 교량의 가동여부에 따른 분류: 고정교, 가동교, 도개교, 승개교(승강교), 선개교(선회교), 전개교
2) 교량 하부구조 및 부대시설의 분류
a. 교 대: 중력식, 반중력식, 역T형, 부벽식, 라멘식
b. 교 각: 중력식, 반중력식, T형, 기둥식, 벽식, 구주식, 라멘식, V형식, 말뚝식
c. 기 초
- 얕은기초: 독립기초, 연속기초(줄기초), 복합기초, 전면기초(매트기초)
- 깊은기초: 말뚝기초(기성말뚝, 강말뚝, 현장타설말뚝), 피어기초(Chicago공법, Gow공법, Benoto공법, Earth Drill공법, RCD공법), 케이슨기초(오픈케이슨, 공기케이슨, 박스케이슨)
d. 받 침
- 기능상(가동여부) 분류: 고정받침, 가동받침(일방향가동, 양방향가동)
- 구조상 분류: 평면받침, 선받침, 포트받침. 핀받침, 로울러받침, 로커받침, 고무받침
e. 신축이음장치
- 맞댐식: Open Joint Type, Closed Joint Type, Buried Joint
- 받침식(지승식): 고무조인트, 강재조인트, 특수조인트
f. 교량점검시설, 배수시설, 난간 및 관로
3. 터널
터널의 분류
1) 사용목적에 따른 분류: 철도터널, 차도터널, 수로터널(수력발전, 상하수도, 배수로, 용수로), 채광용터널, 지하저장터널(공장, 격납고, 원유저장공간, 핵폐기물저장공간, 지하비축 플랜트)
2) 시공방법에 따른 분류: 산악터널(NATM공법), 개착식공법, SHIELD공법, 침매터널 및 보조공법
3) 위치에 따른 분류: 산악터널, 도시터널(SHIELD 또는 개착식), 해저터널, 하저터널
4) 단면의 형태에 따른 분류: 마제형터널, 원형터널, 사각형터널, 계란형터널
5) 갱문형태에 따른 분류: 면벽형터널, 원통절개형터널, Bell Mouth형터널
4. 댐
댐의 분류
1) 건설목적에 의한 분류: 단일목적댐, 다목적댐, 이수댐, 치수댐
2) 재료에 의한 분류
a. 콘크리트댐 : 중력식댐, 중공식댐, ARCH댐, 부벽식댐, RCC댐
b. 필댐(Fill Dam)
- Rock Fill Dam : 표면차수벽형, 내부차수벽형, 중앙차수벽형
- Earth Dam : 균일형댐, Core형댐, Zone형댐
3) 용도에 의한 분류: 저류댐, 취수댐, 지체댐, 방사댐, 월류·비월류댐
4) 댐 부속시설의 분류: 저수지, 재조정지, 배수지, 여수로, 접근수로, 조절부, 도수로, 감세공, 방수로

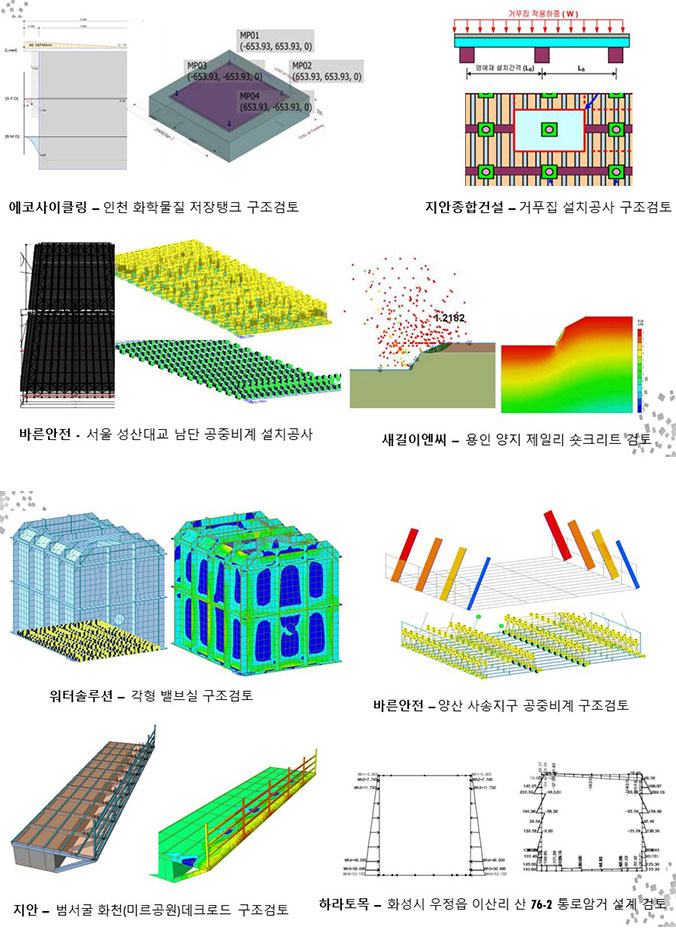

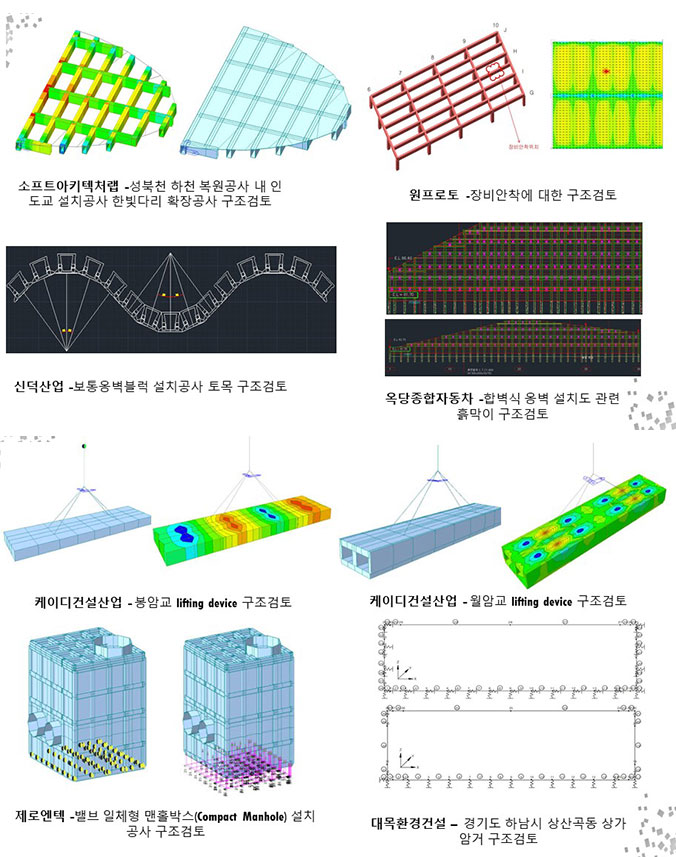

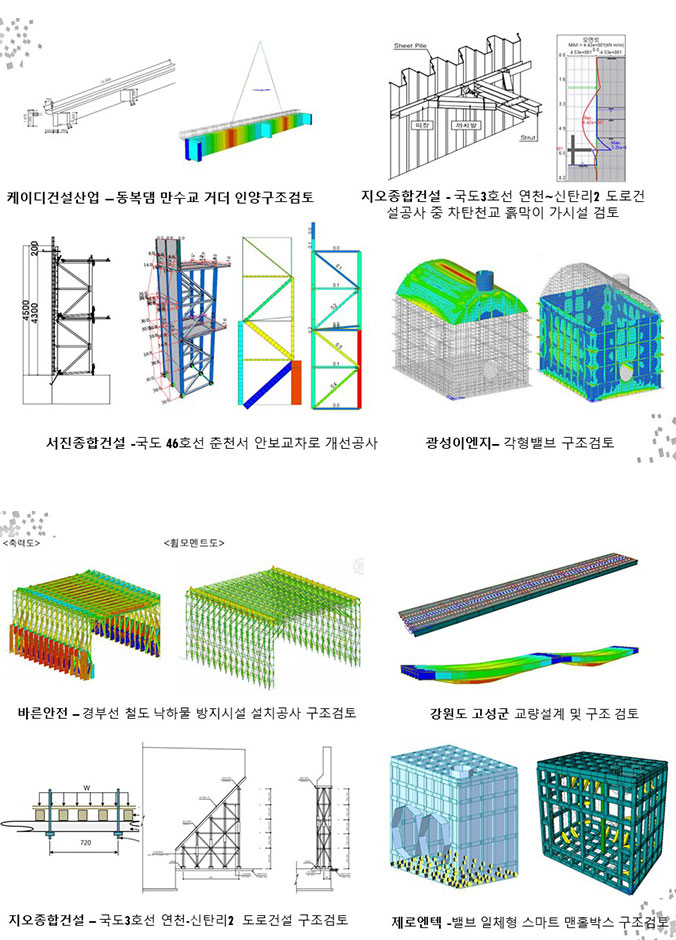

구조검토의 주요항목
1) 구조물에 대해 시공전 실시하는 설계사전검토
2) Shop Drawing 검토
3) 시공시 발생되는 제반 문제에 대한 기술검토
5. 항만
항만시설의 분류
1) 항만의 분류
a. 위치에 의한 분류 : 연안항, 하구항, 하항, 호수항, 운하항
b. 사용목적에 의한 분류 : 상항, 공업항, 어항, 군항, 피난항, 항공항
c. 지정법율 및 관세법에 의한 분류 : 지정항만, 지방항만, 개항, 자유항, 중개항
d. 축조형태 및 구조형식에 의한 분류 : 천연항, 인공항, 개구항, 폐구항
2) 항만시설
a. 수역시설 : 박지(Basin), 항로, 선유장
b. 외곽시설 : 방파제, 방사제, 하구도류제, 호안, 방조제
c. 계류시설 : 부두, 안벽, 잔교, 부잔교, 돌핀
3) 방파제의 분류
a. 경사방파제 : 사석식 경사제, Block식 경사제
b. 직립방파제 : Caisson식 직집제, Block식 직집제, Cellular Block식 직집제, Concrete 단괴식 직집제
c. 혼성방파제 : Caisson식 혼성제, Block식 혼성제, Cellular Block식 혼성제, Concrete 단괴식 혼성제
6.하천
하천구조물의 종류
1) 하천관리자와 하천의 설계빈도
|
하천중요도
|
적용 하천범위
|
설계빈도
|
관리자
|
비고(과거의 구분)
|
|
A
|
국가하천의 주요구간
|
80~100년 빈도
|
건교부장관
|
직할하천의 주요구간(주요도시관륜)
|
|
B
|
국가하천
|
100~200년 빈도
|
건교부장관
|
직할하천의 기타구간(주요지류)
|
|
C
|
지방1급하천, 도시하천
|
80~100년 빈도
|
건교부장관
|
지방하천, 도시하천
|
|
D
|
지방2급하천
|
50~100년 빈도
|
건교부장관
|
준용하천
|
|
E
|
소하천
|
50년 빈도 이하
|
건교부장관
|
기타하천
|
2) 하천의 기능: 이수기능, 치수기능, 환경기능
3) 하천의 분류(수계상): 본류, 지류, 파천
4) 하천의 명칭 및 하천구조물: 하상, 저수로, 둔치, 하안, 제방, 제외지, 제내지, 호안(Revetment), 보(Weir), 어도(Fishway)
5) 호안공법의 분류
a. 비탈면 덮기공법
- 돌붙임공, 돌쌓기공
- 콘크리트 블록 붙임공, 콘크리트 블록 쌓기공
- 돌망태공
b. 비탈멈춤공법
- 콘크리트 기초, 사다리 토대
- 널판바자공
- 말뚝바자공
c. 밑다짐공법
- 사석공
- 침상공
- 콘크리트 블록 침상공
- 돌망태공
7. 상수도
상하수도 구조물의 분류
1) 상수도의 계통도: 수원 - 취수 - 도수 - 정수 - 송수 - 배수 - 급수 - 소비자
2) 하수도의 구성: 간선과 지선, 방류구(토구), 펌프장, 하수처리장
3) 도수 및 송수의 부대시설: 터널, 수로교, 침사지, 양수정, 접합정, 맨홀, 제수벨브, 공기밸브, 역지밸브, 배출수설비, 신축이음, 역사이펀관
4) 배수시설의 종류: 배수지, 배수탑 및 고가탱크
5) 하수관거의 종류
a. 단면형상에 따른 분류
- 암거형 : 원형, 직사각형, 마제형, 계란형
- 개거형 :무근콘크리트, 돌쌓기, 철근콘클기트, RC조립식 흙막이, 반원형, RC U형
b.사용재료에 따른 분류
프리케스트 RC관(원형, 사각형), 도관, 경질염화비닐관, 현장타설 RC관, 강화플라스틱복합관, PE관, 닥타일주철관, 파형강관 등
c.하수관거의 부대시설: 역사이펀, 맨홀, 우수토실, 차집관거, 우수받이, 우수받이, 집수받이, 연결관, 토구
6) 하수용 펌프장의 부대시설: 침사지, 포기침사지, 수문, 스크린, 파쇄장치
7) 정수시설의 각종 시설
착수정, 응집지, 침전지, 1차여과설비(조대입자여과), 완속여과지, 급속여과지, 정수지, 소독설비, 포기설비, 알카리제주입설비, 철·망간 제거설비, 약품처리설비, 활성탄 처리설비
8) 배출수 처리설비
a. 조정농축시설 : 배출수지, 배슬러지지, 농축조
b. 자연건조 처리시설 : 천일건조상, 라군
c. 탄수전처리시설 : 전처리시설, 탈수기
d. 처분시설
9) 하수처리시설
a. 물리적 처리시설: 스크린, 침사지, 유량조절조, 분쇄기, 예비폭기조, 침전지, 부상분리조
b. 화학적 처리시설: pH조정시설, 응집시설(급속교반시설, 완속교반시설, 응집침전지), 염소처리시설
c. 생물학적 처리시설, 활성슬러지법/변법, 회전원판법, 접촉산화법 등
8. 옹벽
옹벽의 종류
1) 중력식 옹벽
2) 반중력식 옹벽
3) 캔틸레버식 옹벽: 역T형 옹벽, L형 옹벽, 역L형 옹벽
4) 부벽식 옹벽: 뒷부벽식 옹벽, 앞부벽식 옹벽
5) 보강토 및 판넬식 옹벽
9. 암거
암거의 종류
1) 사용목적에 의한 분류
a. 수로암거 : 구형암거, 원형암거가 일반적으로 사용됨.
b. 통로암거 : 사람, 자동차 등의 통행을 위한 횡단통로.
c. 공동구 : 전화, 전기, 가스, 상하수도 등의 공사에서 관이나 케이블을 함께 사용하기 위하여 도시 노면아래 축조한 것.
2) 시공법 및 형상에 의한 분류
a. 구형암거 : 일반적으로 수로, 통로, 공동구 등 가장 많이 사용하며, 현장타설 철근콘크리트/프리캐스트 암거로 구분.
b. 아치암거 : 토피고의 여유가 있으며, 미관이 요구될 때 주로 사용됨.
c. 원형암거 : 주로 수로용으로 쓰이며 영구구조물 또는 가설물로서 그 목적에 따라 널리 사용됨.
d. 코러게이트 파이프 암거 : 역학적으로 연성 암거로서 자중이 적으므로 연약한 곳에 가수로로 사용되는 경우가 많음.
10. 말뚝
말뚝의 종류
1) 기능에 따른 분류: 보통말뚝, 마찰말뚝, 선단지지말뚝, 다짐말뚝, 횡력저하말뚝, 인장말뚝
2) 재질에 따른 분류
a. 나무말뚝
b. 콘크리트말뚝 : 기성말뚝(RC, PC, PHC), 현장타설말뚝(Franky, Pedestal, Raymond, JSP)
c. 강말뚝 : Pile형, H형
d. 합성말뚝 : Sole Cement, 강관합성
3) 시공법에 의한 분류
a. 타입공법 : 타격공법, 진동공법
b. 매입공법 : 압입공법, 프리볼링공법, 내부굴착공법, 제트공법
c. 현장타설공법(장비굴착) : All Casing, RCD, Earth Drill, Micro Pile, Earth Auger
11. 가시설
흙막이 및 가물막이 공법의 종류
1) 흙막이공법의 재료에 따른 분류
a. 투수벽체 : 엄지말뚝+토류판
b. 지수벽체
- 강널말뚝벽체 : 강널말뚝공법, 강관널말뚝공법
- 주열벽체 : 소일시멘트 주열벽체공법, 현장치기 콘크리트 주열벽체공법
- 연속벽체 : 철근콘크리트 연속벽체공법
c. 소일 네일링 벽체
2) 흙막이공법의 지보공법에 따른 분류
- 보방식 : 강재지보공 공법, 철근콘크리트 지보공 공법
- 앵커방식 : 어스앵커 공법, 소일 네일링 공법
3) 가물막이 공법의 종류
- 중력식: 댐식, Box식, Caisson식, Cellular Block식, Corrugated Cell식
- Sheet Pile식: 자립식, Ring Beam식, 한겹 Sheet Pile식, 두겹 Sheet Pile식, Cell식
