Dialux · Relux · AGI32를 활용한 정밀 조도 계산 및 조명 설계 전문 분석 서비스
1. 조도 시뮬레이션 개요
조도 시뮬레이션(Illuminance Simulation)이란 실제 공간에 조명을 시공하기 전, 가상의 3D 모델 공간에 등기구를 배치하고 빛의 밝기(조도), 분포 균형(균제도), 눈부심(현휘) 등을 컴퓨터로 정밀 계산하는 작업입니다. 이를 통해 설계 단계에서 조명 계획의 적정성을 객관적으로 검증하고, 불필요한 시공 오류와 비용 낭비를 사전에 방지할 수 있습니다.
조명 환경은 단순한 밝기의 문제를 넘어 공간 사용자의 시각적 쾌적성, 작업 효율, 에너지 절감, 안전성에 직접적인 영향을 미칩니다. 건축심의, 교육환경평가, 도로조명 설계, 실내조명 컨설팅 등 다양한 행정·설계 분야에서 조도 시뮬레이션 결과 보고서는 필수적인 검토 자료로 활용됩니다.
✔ 조도 시뮬레이션은 단순 계산을 넘어 공간의 빛환경 전체를 과학적으로 설계하는 전문 엔지니어링 업무입니다.
✔ 알앤디파트너는 Dialux, Relux, AGI32 등 국제 표준 조명 해석 프로그램을 활용하여 정밀하고 신뢰도 높은 조도 분석 서비스를 제공합니다.
1) 조도(Illuminance)란?

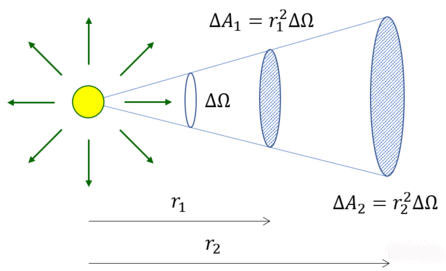

조도(照度, Illuminance)는 어떤 면에 입사하는 광속(光束)을 그 면의 넓이로 나눈 값으로, 특정 면이 얼마나 밝게 비춰지는가를 나타내는 물리량입니다. 단위는 럭스(lux, lx)를 사용하며, 1 lx는 1 lm(루멘)의 광속이 1 ㎡ 면적에 균일하게 분포할 때의 밝기를 의미합니다. 광원에서의 거리가 2배 증가하면 조도는 거리의 제곱에 반비례하여 1/4로 감소합니다(역제곱 법칙).
2) 주요 관련 용어 정의
용어
정의
단위
기호
조도 (Illuminance)
면에 입사하는 단위면적당 광속
럭스 (lux)
lx = lm/㎡
광속 (Luminous Flux)
광원에서 방사되는 빛의 총량
루멘 (lumen)
lm
광도 (Luminous Intensity)
광원에서 특정 방향으로 방사되는 빛의 세기
칸델라 (candela)
cd

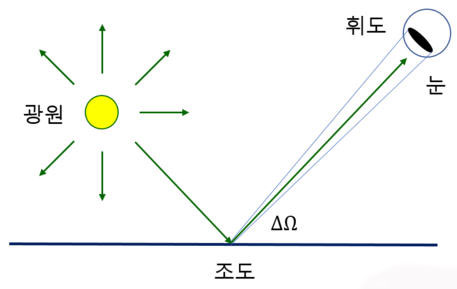

휘도 (Luminance)
단위면적당 방사·반사되어 눈에 도달하는 빛의 양
칸델라/제곱미터
cd/㎡
균제도 (Uniformity)
조명 면의 최소조도 / 평균조도 비율 (빛 분포 균일성)
무차원
Uo = Emin/Eav
연색성 (CRI)
광원이 물체 색상을 자연광과 유사하게 재현하는 정도
무차원 (0~100)
Ra
색온도 (CCT)
광원의 빛 색감을 절대온도로 표현한 값
켈빈 (Kelvin)
K
2. 주요 조도 시뮬레이션 프로그램
조도 시뮬레이션에는 국제적으로 검증된 전문 프로그램이 사용됩니다. 알앤디파트너는 프로젝트의 성격과 요구사항에 따라 아래의 3가지 대표 프로그램을 선택적으로 활용하여 최적의 분석 결과를 도출합니다.
무료 · 글로벌 표준
DIALux
독일 DIAL GmbH에서 개발한 세계 최다 사용 무료 조명 설계 프로그램입니다. 국내외 수천 개 등기구 제조사의 광원 데이터(IES/LDT)를 기본 지원하며, 실내·외 공간 조명 계획, 도로조명, 스포츠 조명까지 광범위하게 활용됩니다. 건축 심의, 교육환경평가 등 공공 제출 자료에 가장 널리 인정받는 프로그램입니다.
건축심의 특화
Relux

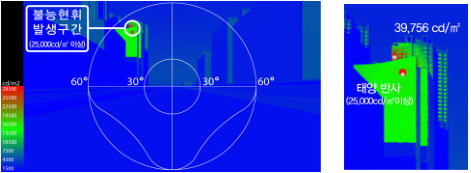

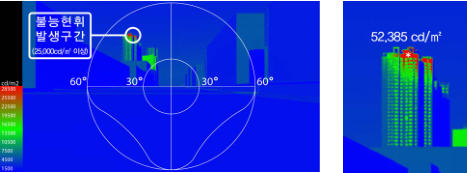

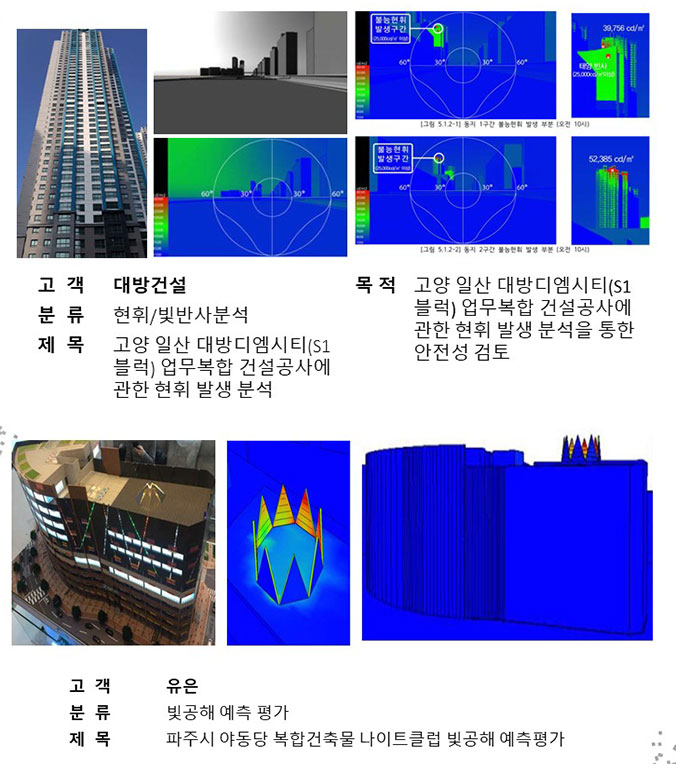

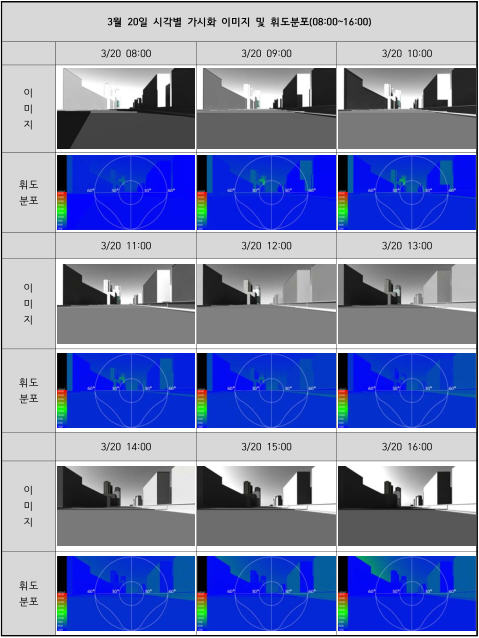

스위스 Relux Informatik AG에서 개발한 전문 조명 설계 프로그램으로, 실내·외 조도 계산 및 휘도(Luminance) 분석에 특화되어 있습니다. BIM(Building Information Modeling) 데이터 연동이 우수하고, 건축 심의 및 빛환경 관련 행정 절차에 필요한 정밀 보고서 출력에 최적화되어 있습니다. 빛공해·현휘 분석과 병행하여 활용됩니다.
고정밀 · 자연채광
AGI32
미국 Lighting Analysts Inc.에서 개발한 고정밀 유료 시뮬레이션 프로그램입니다. 복잡한 실내외 공간의 정밀 조도 분석, 자연채광(Daylight) 효과 시뮬레이션, 도로 및 터널 조명, 스포츠 시설 조명 등 고난도 프로젝트에 적합합니다. IES TM-21 기반의 정밀 광원 데이터를 처리하여 매우 높은 정확도의 결과를 제공합니다.
프로그램 비교
구분
DIALux
Relux
AGI32
개발사 / 국가
DIAL GmbH / 독일
Relux Informatik / 스위스
Lighting Analysts / 미국
비용
무료
무료 (일부 유료)
유료
주요 강점
글로벌 표준, 방대한 광원DB, 다목적 활용
BIM 연동, 휘도 분석, 심의 보고서 특화
자연채광 시뮬레이션, 고난도 공간 정밀 분석
적용 분야
실내외 일반, 도로, 스포츠, 교육시설
건축심의, 빛공해 분석, 실내외 조명
터널, 도로, 스포츠, 자연채광 복합 프로젝트
국내 활용도
★★★★★
★★★★☆
★★★☆☆
3. 조도 시뮬레이션 수행 절차
조도 시뮬레이션은 단순 프로그램 실행을 넘어, 공간 특성 파악부터 기준 검토, 최적 배치 계획, 결과 보고까지 체계적인 엔지니어링 절차를 따릅니다.
1
공간 분석
용도, 면적, 천장고 반사율 조건 파악
▶
2
기준 조도 설정
KS A 3011 등 관련 기준 목표값 확인
▶
3
3D 모델링
공간 형상 입력 재질·반사율 설정
▶
4
등기구 배치
광원 선정 및 최적 배치 계획
▶
5
시뮬레이션 계산
조도·균제도·휘도 정밀 연산
▶
6
결과 검토 및 보고
기준 적합 여부 판정 개선안 제시
4. 조도 시뮬레이션 활용 목적 및 분야
1) 최적 등기구 수량 산정
공간의 면적, 천장 높이, 마감재 반사율, 목표 조도(lx) 등을 종합적으로 고려하여 과부족 없이 적정한 등기구 수량을 계산합니다. 과도한 조명은 에너지 낭비와 눈부심을 유발하고, 부족한 조명은 작업 효율과 안전성을 저해하므로 정밀한 수량 산정이 중요합니다.
2) 균제도(Uniformity) 검증
균제도(Uo)는 조명 면에서 최소조도를 평균조도로 나눈 값으로, 빛이 공간 전체에 얼마나 균일하게 분포하는지를 나타냅니다. 균제도가 낮으면 밝고 어두운 부분이 혼재하여 시각적 불쾌감과 피로를 유발합니다. 시뮬레이션을 통해 KS 기준 이상의 균제도를 확보하는 배치 계획을 수립합니다.
3) 건축 심의 및 행정 제출 자료 작성
교육환경평가, 건축환경심의, 도시개발사업 인허가 등 각종 행정 절차에서 조도 시뮬레이션 결과 보고서 제출이 요구됩니다. 특히 교육시설의 경우 「교육환경 보호에 관한 법률」에 따라 교실 내 조도 기준 충족 여부를 시뮬레이션으로 사전 검증하여 제출해야 합니다.
4) 에너지 절감 설계 검토
LED 등기구 도입, 조명 제어 시스템(디밍, 센서) 적용 시 에너지 소비량과 조도 변화를 시뮬레이션하여 최적의 에너지 절감 방안을 도출합니다. 녹색건축물 인증(G-SEED), 친환경 건축물 설계 검토에도 활용됩니다.
5) 시공 전 오류 방지 및 설계 품질 향상
실제 시공 전에 가상 환경에서 조명 결과를 미리 확인함으로써 설계 오류를 사전에 발견하고 수정할 수 있습니다. 이를 통해 재시공 비용 절감, 공사 기간 단축, 발주처의 요구 사항 충족이 가능하며 설계 품질이 향상됩니다.
6) 주요 적용 공간 및 시설
구분
적용 시설 및 공간
주요 검토 항목
교육시설
교실, 도서관, 실험실, 강당, 체육관
교실 평균조도, 균제도, 칠판면 조도
업무·상업시설
사무실, 회의실, 로비, 판매장, 전시장
작업면 조도, 균제도, 휘도 제한
도로·옥외
도로, 주차장, 공원, 광장, 운동장
수평·수직면 조도, 균제도, 눈부심(GR)
의료·복지시설
병원 병실, 수술실, 진료실, 노인복지시설
고조도 수술부, 저조도 병실, 야간조도
산업·물류시설
공장, 창고, 물류센터, 클린룸
작업면 조도, 수직면 조도, 비상조명
스포츠 시설
실내체육관, 수영장, 실외 경기장
수평·수직 조도, 카메라 방향 균제도, GR
터널·지하공간
도로터널, 지하주차장, 지하보도
입구·내부·출구부 조도 단계, 균제도
5. 공간별 적정 조도 기준 (KS A 3011)
[KS A 3011 : 한국산업표준 조도 기준 / 단위 : lx (럭스)]
시설 유형
공간 / 작업 종류
최저 조도 (lx)
표준 조도 (lx)
최고 조도 (lx)
교육시설
교실 (칠판면)
500
700
1,000
교실 (책상면)
300
500
700
도서관 (열람실)
500
700
1,000
사무시설
일반 사무실
300
500
700
설계·제도실
700
1,000
1,500
의료시설
진료실
500
700
1,000
일반 병실
100
150
200
공장·작업장
정밀 작업
700
1,000
1,500
일반 조립·검사
300
500
700
도로·옥외
간선도로
10
15
20
주차장 (옥외)
20
30
50
공동주택 (공용)
복도, 계단, 현관
50
75
100
※ 위 기준은 KS A 3011 조도 기준을 바탕으로 한 참고 값이며, 실제 프로젝트에서는 용도, 시설 등급, 관련 법령 및 발주처 요구 기준에 따라 목표 조도가 달라질 수 있습니다.
※ 교육시설의 경우 「학교시설 설비기준령」 및 교육환경평가 지침을 함께 검토하여야 합니다.
6. 조도 시뮬레이션 분석 결과물
알앤디파트너의 조도 시뮬레이션 보고서는 전문 기관 제출 및 실무 설계에 즉시 활용 가능한 수준으로 작성됩니다. 결과물에는 다음 항목이 포함됩니다.
1) 3D 모델 평면 배치도 및 등기구 설치 위치도

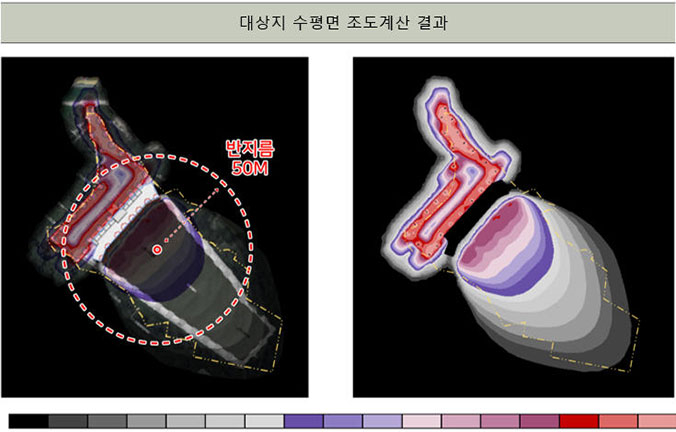

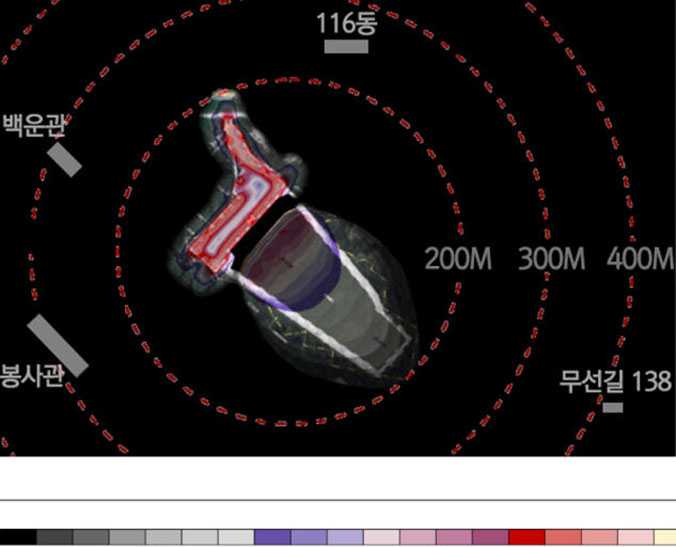

2) 수평면 조도 분포 컬러 맵 (False Color 조도 이미지)
3) 수직면 조도 분포도 (창측·복도측 등 방향별 분석)
4) 평균조도(Eav), 최소조도(Emin), 최대조도(Emax) 수치 표
5) 균제도(Uniformity, Uo / U1) 산출 결과
6) 관련 법령·기준 대비 적합 여부 판정표
7) 개선안 제시 및 대안 시뮬레이션 비교 결과 (필요 시)
8) 사용 등기구 광원 사양 목록 (제조사, 모델명, 광속, 색온도, 연색성 등)
7. 자주 묻는 질문 (FAQ)
Q. 조도 시뮬레이션은 어떤 경우에 의뢰해야 하나요?
건축 허가, 교육환경평가, 빛공해 심의 등 행정 절차에서 조도 검토 보고서 제출이 요구되는 경우, LED 교체·에너지 절감 계획을 수립하는 경우, 신축·리모델링 설계 단계에서 조명 계획의 적정성을 사전 검증하려는 경우 등에 의뢰하시면 됩니다. 확신이 없으실 경우 전화나 메일로 문의 주시면 필요 여부를 안내해 드립니다.
Q. 분석에 필요한 자료는 무엇인가요?
기본적으로 평면도(CAD 또는 PDF), 단면도, 천장 마감재 정보(반사율), 사용 예정 등기구 사양서(IES 파일 또는 제조사명·모델명)가 필요합니다. 자료 준비가 어려우신 경우 보유하신 자료를 먼저 보내주시면 추가 필요 자료를 안내해 드립니다.
Q. 시뮬레이션 결과가 기준 미달이면 어떻게 되나요?
기준 미달 시 등기구 수량 증가, 배치 간격 조정, 상위 광속 제품 교체, 반사율이 높은 마감재 채택 등 다양한 개선안을 함께 제시합니다. 개선안 적용 후 재시뮬레이션을 통해 기준 충족 여부를 재확인하는 과정까지 지원합니다.
Q. 납기(보고서 완성)는 얼마나 걸리나요?
공간 규모 및 복잡도에 따라 다르지만, 일반적인 실내 공간(교실, 사무실 등) 1~3개소 기준으로 자료 접수 후 3~5 영업일 이내에 초안을 제공하고 있습니다. 긴급한 심의 일정이 있으신 경우 사전에 알려 주시면 일정을 최대한 맞춰 드립니다.
Q. 도로조명이나 야외 시설도 시뮬레이션이 가능한가요?
네, 가능합니다. 도로조명, 주차장, 공원, 광장, 스포츠 경기장, 옥외 공장·물류시설 등 다양한 옥외 공간에 대해서도 수평·수직면 조도 분포 및 균제도, 눈부심(GR 지수) 분석이 가능합니다. 터널 조명의 경우 입구부·과도부·내부·출구부 구간별 조도 단계 설계도 수행합니다.
