바람에 대한 구조물의 안전성을 확인하고, 그 결과가 주변 지역에 미치는 영향을 정밀하게 분석합니다. 초고층 건물, 대형 경기장, 교량 등 현대적 대형 구조물 설계 시 지진 하중과 대등한 풍하중의 고려는 필수적입니다. 당사의 풍동 실험실은 자연 풍의 특성을 재현하여 구조적 안전성을 검증하며, 도시 개발 프로젝트의 환경 영향 평가 및 최근 주목받는 '열섬(Heat Island)' 현상과 빌딩풍 완화 연구에 있어 높은 정확도의 공학적 데이터를 제공합니다.
1. 주요 사업분야
- 풍동실험(Wind Tunnel Test): 실측에 가까운 모델링 기반 안전성 검증
- CFD 해석: 전산유체역학을 활용한 풍동 기류 시뮬레이션
- 풍동설계 및 제작: 공학적 데이터 기반의 풍동 시설 설계 및 모형 제작
- 풍재해/통풍장애 컨설팅: 빌딩풍 피해 저감 및 공기 흐름 개선 방안 도출
2. 풍압실험 (외장재 및 구조골조 평가)
풍압실험은 다점풍압계(Multi-point pressure measurement system)를 활용하여 모형 표면에 작용하는 압력을 실시간 측정합니다. 외장재의 표면과 내면의 풍압력 벡터 합을 도출하여 건물의 외피 설계 데이터를 확보합니다.
[주요 평가 항목]
- 외장재 설계용 피크외압계수 및 설계 풍압 산정
- 풍압 데이터 기반의 Zoning 분석 및 Contour Map 구축
- 구조 골조용 풍하중 적분 및 영향 평가
3. 풍력실험 (구조골조 및 거주성 평가)
6-분력계(6-component force balance)를 사용하여 구조축에 작용하는 전도모멘트 및 비틀림 모멘트를 측정합니다. 특히 초고층 건축물의 경우, 거주자가 느끼는 흔들림(가속도)을 평가하여 건축물 사용성을 최적화합니다.
[주요 평가 항목]
- 풍향별 최대 변위 응답 및 밑면 전단력 평가
- 풍하중 조합 계수 산정 및 층 풍하중 분석
- ISO 10137 기준에 따른 거주 성능 분석
4. 풍환경실험 (보행자 안전 및 안락성 평가)
신축 건축물이 주변 공간에 조성하는 강풍 및 빌딩풍 현상을 분석합니다. 보행자 환경의 안전성(전도 위험)과 안락성(불쾌감)을 정량적으로 평가하며, 이를 통해 옥상 녹화나 방풍벽 등 설계 개선안을 제안합니다.
5. KDS 설계기준 및 기술 자료
2022년 개정된 KDS 41 12 00 건축물 설계하중 규정을 준수합니다.
6. 지표면 조도구분 및 풍속고도분포
| 구분 | 주변 지표면 상태 및 특징 |
|---|
| A | 대도시 중심부, 고층건축물(10층 이상) 밀집지역 |
| B | 중층건물(4~9층) 및 주택 밀집지역 |
| C | 저층건축물 및 수목이 산재한 지역 |
| D | 해안, 초원, 비행장 등 장애물이 거의 없는 지역 |
7. 풍동실험 대상 건축물 (특별풍하중)
건축구조기준(KDS 41 12 00 / KBC)상 「특별풍하중」에 해당하는 건축물은 풍동실험을 수행하여 풍하중을 산정하여야 합니다.
아래 일곱 가지 중 하나에 해당하면 인허가 단계에서 풍동실험이 요구될 가능성이 높습니다.
| 구분 | 풍동실험을 수행하여야 하는 건축물 (특별풍하중) |
|---|
| ① | 형상의 비가 크고 유연하여 풍진동의 영향을 고려하여야 하는 경우 |
| ② | 원형평면인 건축물로서 H / d ≥ 7 인 경우 |
| ③ | 원형평면이 아닌 건축물로서 H / √(B·D) ≥ 3 또는 H / √(Af) ≥ 3 인 경우 |
| ④ | 경량이며 강성이 낮아 공기력 불안정진동 거동을 하는 특수한 지붕 골조 |
| ⑤ | 골바람 효과가 발생하는 지점에 건설되는 경우 |
| ⑥ | 집단으로 건축물이 지어져 인접효과에 의한 진동 증가가 우려되는 건축물 |
| ⑦ | 비정형 건축물 |
기호 정의 H : 건축물의 기준높이(m) | B : 건축물의 대표폭(m) | D : 건축물의 깊이(m)
| Af : 기준층 바닥면적(㎡) | d : 높이 2H/3 에서의 외경(m)
해당 여부가 불분명한 경우 건축개요와 배치도·입면도를 보내주시면 실험 대상 여부를 검토해 회신해 드립니다.
8. 실험 조건 및 모형 제작
| 항목 | 기준 |
|---|
| 모형 축소율 | 1 / 300 (표준) — 정확한 풍압 계측이 가능하도록 표준 축소율을 적용 |

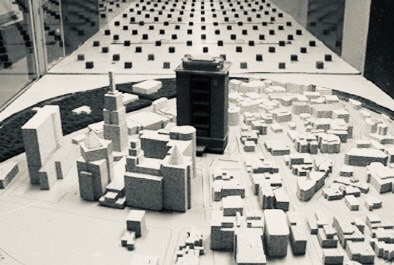

| 주변 모사 범위 | 대상지 반경 300 m(직경 600 m) 범위의 모든 구조물과 지형을 직경 2 m 원판 위에 모사 |
| 모형 재질 · 가공 | 표면 조도가 작도록 아크릴 사용, CNC 조각기 및 레이저 커팅기로 정밀 제작 (풍압모형은 내부에 압력 튜브 배관) |
| 실험 풍향 | 0° ~ 348.75° 를 11.25° 간격으로 32방위 전 풍향 |
| 실험 풍속 | 모형의 지붕평균높이에서 약 8.0 m/s 로 축소하여 선정 |
| 기류 재현 | 다양한 크기의 조도블럭과 스파이어로 대기경계층을 형성하고, 평균풍속·난류강도 연직분포가 KDS 41 12 00 : 2022 지표면조도구분 분포와 일치하는지 매 실험마다 검증 |
9. 풍동설비 및 계측기기
① 대형 경계층풍동 제원
| 항목 | 제원 |
|---|
| 형식 | Closed-circuit type 경계층풍동 |
| 측정부 크기 | 4 m(W) × 2.2 m(H) × 30 m(L) |
| 최대 풍속 | 30 m/s |
| 난류강도 · 기류 비대칭성 | 각 1 % 이하 (매우 균일한 기류) |
| 턴테이블 직경 | 3.7 m |
| 실험 가능 규모 | 약 800 m 높이의 건축물 / 약 1,500 m 규모의 장대교량 |
② 계측기기
| 구분 | 육분력계 (Force Balance) | 다점풍압계 (DPMS) |
|---|
| 기자재명 | 천평(force balance) & 증폭기 | 다점풍압계 (256채널 동시 계측) |
| 모델명 | CMAS333-10L, CTA-1000 | TFI-DPMS |
| 제조사 | ㈜큐리오텍 | Turbulent Flow Instrumentation (Australia) |
| 계측 범위 | 10 kgf(10 N), 1 kgf·m(1 N·m) | 64 ch/module × 4 module = 256 ch, ±2 kPa |
| 특징 | Fx, Fy, Fz, Mx, My, Mz 6성분 동시 계측 | 정확도 0.1 % FS (25 ℃), 동적압력 계측 |
10. 성과품 및 결과보고서 구성
① 제출 성과품
| 성과품 | 세부 산출 내용 |
|---|
| 구조골조용 설계풍하중 | 평균 및 변동 풍력계수 / 최대 및 최소 풍력계수 / 높이별 또는 층하중 형태의 설계풍하중 |
| 외장재 설계용 풍압력 | 계측 위치별 정압·부압의 최대 순간 풍압계수 / 위치별 외장재 설계용 풍하중 / 풍하중 등고선(Zoning) 분포도 |
| 최상층 풍응답 | Spectral Modal Analysis 기반 풍향별 최대수평변위응답(사용성 평가) 및 최대가속도응답(거주성능 평가) |
② 결과보고서 구성
프로젝트 1건당 100 ~ 140쪽 규모의 결과보고서를 작성하여, 구조설계자가 바로 적용할 수 있는 형태로 제출하고 직접 설명해 드립니다.
- 1. 풍동실험 용역의 개요 — 실험대상 구조물의 개요 / 설계풍속 및 지표면조도구분
- 2. 풍압실험의 내용 및 범위 — 실험풍동의 제원 / 실험풍속 및 기류특성 / 실험풍향 / 실험모형 / 풍압계측점
- 3. 풍압실험 결과 — 최대정압·최대부압 발생 풍향 및 계측점 / 피크풍압계수 상·하한 및 피크풍압력
- 4. 풍력실험 결과 — 동적 특성값 · 고유모드 · 질량분포 / 풍향별 풍력계수 / 층전단력·층전도모멘트 / 최대 층별 하중
- 부록 — A.1 풍향별 계측점 풍압계수 / A.2 최대정압·최대부압 Zoning / A.3 풍향별 층별 하중 / A.4 풍동실험 관련 사진
11. 수행 절차 및 소요 기간
1. 착수 협의
조도구분·설계풍속
2. 모형 제작
1/300 · 주변 300m
3. 기류 재현
연직분포 검증
4. 실험 수행
32방위 동시 계측
5. 해석 · 평가
응답 · 거주성능
6. 성과품 납품
결과보고서 제출
착수 협의부터 결과보고서 납품까지 통상 6 ~ 8주가 소요되며, 모형 제작 → 실험 → 해석 → 보고서 작성 전 과정을
디넷뜨㈜ 알앤디파트너가 원청으로 직접 관리하여 발주처 창구를 하나로 유지합니다.
12. 풍동실험 수행 실적
27개동주요 사례 풍동실험 프로젝트
131.20 m최고 기준높이 수행 실적
56.92 m/s최대 설계풍속 수행 실적
B · C · D대응 지표면조도구분
2019년부터 오피스텔 · 공동주택 · 주상복합 · 업무시설은 물론 주차타워, 비행안전 모니터링 타워, 태양광 설비까지
21개 프로젝트 27개동의 풍동실험을 수행했습니다. 기본풍속 24 ~ 40 m/s, 지표면조도구분 B · C · D 전 범위에 대한 수행 실적을 보유하고 있으며, 최대 설계속도압은 1,984.4 N/㎡(고흥 비행안전 모니터링 타워)입니다.
| No | 수행 | 프로젝트 | 발주처 | 용도 | 기준높이 H | 설계풍속 Vh | 조도 |
|---|
| 01 | 2019.12 | 여의도 노블루체 오피스텔 | 비와이디산업개발 | 오피스텔 | 92.33 m | 36.40 m/s | C |
| 02 | 2020.01 | 봉천동 더울림 오피스텔 | 비움건축사사무소 | 오피스텔 | 61.55 m | 34.24 m/s | C |
| 03 | 2020.01 | 양천구 신정동 323-6 오피스텔 | 동양산업개발 | 오피스텔 | 79.70 m | 30.65 m/s | B |
| 04 | 2020.02 | 여주 교동2지구 공동주택 | 하일건설 | 공동주택 | 77.05 m | 32.69 m/s | C |
| 05 | 2020.02 | 시흥시 월곶동 992-4 오피스텔 | 세원산업이앤씨 | 오피스텔 | 97.20 m | 39.51 m/s | C |
| 06 | 2020.03 | 봉천동 27-2, 7 근생 · 다가구주택 | 대명건축 | 근생 · 주택 | 42.70 m | 32.42 m/s | C |
| 07 | 2020.07 | 전주 금암동 주상복합 | 청진아이앤씨 | 주상복합 | 98.20 m | 32.08 m/s | B |
| 08 | 2020.12 | 의정부동 487-2 주상복합 건축물 | 웰라시티 (원 건축사사무소) | 주상복합 | 90.00 m | 36.24 m/s | C |
| 09 | 2021.01 | 서초구 서초동 1595-3,4,6 업무시설 | 스튜디오디컴퍼니 | 업무시설 | 70.93 m | 34.97 m/s | C |
| 10 | 2021.04 | 부천시 심곡동 131-4 오피스텔 | 태진종합건설 | 오피스텔 | 78.20 m | 30.52 m/s | B |
| 11 | 2021.07 | 서울시 서초동 1657-2 청년주택 | 마나부스포츠월드코리아 | 청년주택 | 78.40 m | 30.55 m/s | B |
| 12 | 2021.09 | 도봉구 창동 662-7 주상복합 | 한림건축씨엠종합건축사사무소 | 주상복합 | 75.50 m | 35.31 m/s | C |
| 13 | 2021.09 | 독립형 주차타워 | 동원산전 | 주차타워 | 49.75 m | 31.52 m/s | C |
| 14 | 2022.05 | 영등포구 영등포동2가 오피스텔 | 글로벌엠제이건설 | 오피스텔 | 59.90 m | 34.11 m/s | C |
| 15 | 2022.06 | 강릉시 송정동 공동주택 | 휴고파트너스 (드림구조) | 공동주택 | 56.75 m | 44.23 m/s | C |
| 16 | 2022.06 | 여주 천송동 오피스텔 | 수가 | 오피스텔 | 131.20 m | 35.42 m/s | C |
| 17 | 2022.07 | 송파동 19-3 스타팅빌딩 3 | 정안구조기술사사무소 | 업무시설 | 42.45 m | 26.68 m/s | B |
| 18 | 2025.03 | 고척동 76-30 임대형 기숙사 | 구도건축 (Goodo Architecture) | 기숙사 | 35.80 m | 27.69 m/s | B |
| 19 | 2026.04 | 청담동 131-16 근생 · 업무시설 | 리조이스 | 근생 · 업무 | 58.00 m | 30.77 m/s | B |
| 20 | 2026.05 | 고흥 비행안전 모니터링 타워 | 종합건축사사무소 선기획 | 관제탑 | 41.70 m | 56.92 m/s | D |
| 21 | 2026.08 | 울산 상안테니스장 태양광 설비 | 울산광역시 북구청 | 태양광 설비 | — | — | C |
기준높이(H) · 설계풍속(Vh) · 지표면조도구분은 각 프로젝트 결과보고서의 「실험결과 요약」에 기재된 값이며, 다수 동 프로젝트는 대표 동 기준으로 표기했습니다.


|
