반복 하중과 주기적 진동에 의한 누적 손상율 측정 및 제품의 공학적 보증 수명 예측 FEA 솔루션
설계 기준점이나 재료의 항복 강도 이하의 정적 하중을 받는 구조물이라도, 변동하는 외력이나 주기적인 진동이 장기간 반복되면 미세한 결정적 균열(Crack)이 발생하고 이는 결국 예기치 못한 **피로 파괴(Fatigue Failure)**로 이어집니다. 실제 현장에서 발생하는 기계 및 구조물의 파손 사고 중 80% 이상이 이러한 피로 누적에 기인합니다. 당사는 고도화된 피로해석 시뮬레이션을 통해 가동 조건에 따른 정확한 기대 수명과 내구 안전성을 사전에 정량적으로 검증합니다.
적용 분야별 피로해석 활용 방안
⚙️ 기계·회전 설비
회전기계(터빈, 펌프, 압축기) 회전축 및 베어링 하우징 피로 수명 예측, 기어 치면 접촉 피로(Pitting) 수명 평가, 용접부 피로 강도 분류(FAT Class) 적용 파손 예측. 제조 단계 전 피로 수명을 시뮬레이션으로 확보합니다.
차체(BIW) 노면 불규칙 하중 피로 수명 평가(PG 노면 PSD 입력), 서스펜션 암 및 너클 도로 하중 누적 피로 검토, 배기계 고온 열피로 사이클 내구성 해석, EV 배터리 모듈 진동 피로 수명 예측.
📌 주요 적용 대상
차체(BIW) 피로 수명서스펜션 암 내구성배기계 열피로 사이클EV 배터리 진동 피로
🌉 토목·교량 인프라
교량 상판 교통 하중 반복 작용 피로 수명 산정(AASHTO LRFD 피로 카테고리), 철도 레일 및 침목 접촉 피로 내구성 평가, 해상 구조물(자켓, 모노파일) 파도 하중 누적 피로 손상도(Damage Accumulation) 산정.
📌 주요 적용 대상
교량 교통 하중 피로AASHTO LRFD 피로철도 레일 접촉 피로해양 구조 피로 손상도
🏭 플랜트·압력용기
배관 및 압력용기 운전 압력 변동(Start-up/Shut-down) 열피로 사이클 ASME Section III 기준 평가, 원자력 1차 계통 배관 지진+열하중 복합 피로 수명 평가, 해저 라이저 파이프 파도+조류 하중 누적 피로 계산.
📌 주요 적용 대상
압력용기 열피로 사이클ASME Section III 기준원자력 배관 복합 피로해저 라이저 파이프
✈️ 항공·에너지·첨단 산업
항공기 기체 가압/감압 사이클 피로 수명(Damage Tolerance 평가), 터빈 블레이드 고주기 피로(HCF) 및 열기계 피로(TMF) 복합 수명 예측, 풍력 발전기 블레이드 바람 스펙트럼 기반 피로 수명 평가(IEC 61400), 드릴 비트 교번 하중 마모 피로 해석.
📌 주요 적용 대상
항공기 기체 피로(Damage Tolerance)터빈 블레이드 HCF·TMF풍력 블레이드 IEC 61400드릴 비트 마모 피로
주요 수행 사례
📋 사례 1: 교량 교통 하중 피로 수명 평가 (강박스거더 연결부)
배경: 준공 20년 경과 국도 강박스거더 교량의 피로 균열 발생 원인 분석 및 잔여 수명 예측 의뢰. 해석: 실제 교통량 데이터(WIM 계측값) 기반 우물통 하중 스펙트럼 구성 후 AASHTO 피로 카테고리 D 기준 균열 발생 수명 산정. 결과: 연결부 잔여 수명 8년 예측, 우선 보강 필요 부위 7개소 도출 및 보강 효과 수명 연장량(+22년) 제시.
📌 적용 기술
토목·교량AASHTO 피로 카테고리WIM 하중 스펙트럼잔여 수명 예측
📋 사례 2: 풍력 발전기 주축(Main Shaft) 피로 수명 예측
배경: 3MW급 육상 풍력 발전기 주축 설계 검증, IEC 61400-1 피로 설계 수명(20년) 충족 여부 확인 의뢰. 해석: Rayleigh 풍속 분포 기반 등가 피로 하중(Markov Matrix) 구성 후 S-N 곡선 적용 손상도 산정. 응력 집중부(키 홈, 어깨 필렛) 국부 E-N 해석 병행. 결과: 현행 설계 수명 18.4년 예측 → 필렛 반경 증대 및 숏피닝 처리 후 22.1년으로 개선 확인.

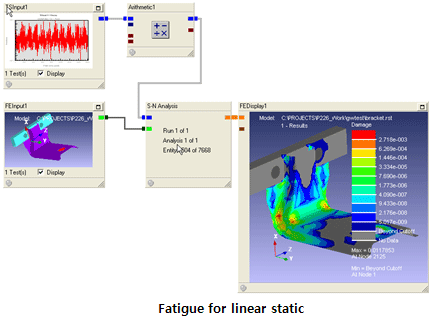

하중의 특성에 따라 최적의 피로 평가 알고리즘을 적용합니다. 회전축, 팬, 압축기 부품처럼 상대적으로 낮은 응력이 수백만 번 이상 반복되는 '고주기 피로(정탄성 영역, S-N 곡선 기반)'와, 급격한 열변형이나 시동/정지 시 발생하는 고하중이 수천 번 이내로 반복되는 '저주기 피로(소성 변형 고려, E-N 곡선 기반)'를 정밀 분석합니다.
📈 수명 예측 기법
S-N 곡선 (응력-수명)E-N 곡선 (변형률-수명)Ansys Fatigue Tool소성 변형 수명 평가
2. 용접 결합부 및 구조 취약부 피로 수명 진단

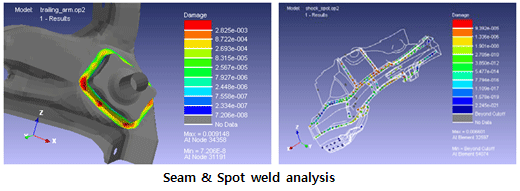

대형 프레임, 압력 기계, 배관 지지대 등의 용접부(Welding)는 열 영향으로 인한 잔류 응력과 형상적 불연속성 때문에 피로 파손에 가장 취약한 지점입니다. 불규칙한 실제 하중 이력(Load History) 데이터를 기반으로 레인플로우 카운팅(Rainflow Counting) 알고리즘을 적용하여 누적 손상도(Damage)와 최종 피로 수명을 도출합니다.
⚙️ 구조 내구 표준
용접부 잔류응력 고려레인플로우 카운팅누적 손상도 산정IIW 용접 피로 가이드라인
3. 진동 주파수 도메인 기반 랜덤 피로해석 (Vibration & Random Fatigue Analysis)

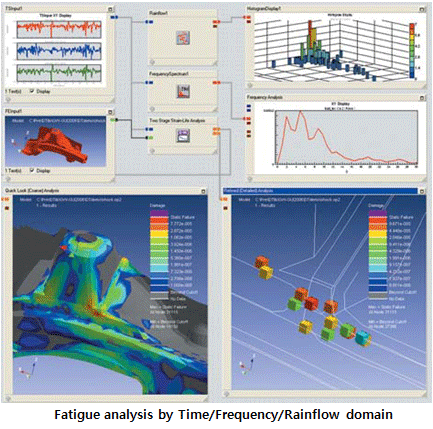

운송 차량용 전장 부품, 구조물 탑재 구동 장비 등 상시적인 불규칙 진동 가속도에 노출된 시스템의 피로 성능을 검증합니다. 정적 하중 스펙트럼 분석 방식의 한계를 넘어, 동적 주파수 응답(Frequency Response) 해석 결과와 전력밀도스펙트럼(PSD) 환경 조건 데이터를 융합함으로써 가속 수명 시험을 신뢰성 있게 대체하고 취약한 방진 마운트나 지지 구조의 개선 사양을 제안합니다.
🔑 관련 핵심 키워드
랜덤 진동 피로 (Random Fatigue)주파수 도메인 해석PSD 가속도 선도 적용가속 수명 시험(ALT) 대체
💡 내구 피로 성능 검증 및 기술 자문 의뢰 안내
구조물의 신뢰성을 온전히 확보하기 위해서는 단순히 항복 강도 이내로 설계하는 것을 넘어, 예상 운전 수명 동안 반복 하중을 버텨낼 수 있는지 확인하는 피로 수명 평가가 필수적입니다. 검토 대상 구조물의 3D 도면 정보와 함께 시간에 따른 운전 하중 선도(Load History), 연간 작동 주기 등의 데이터를 공유해 주시면 법적 규격 및 엔지니어링 기준에 입각한 정밀 검증 보고서를 지원해 드립니다.
