**풍압 및 풍동해석(Wind Pressure & Wind Tunnel Simulation)**은 대기 경계층 내에서 발생하는 강풍이 건축물, 플랜트 타워, 교량, 대규모 태양광 어레이 등의 구조물 외면에 미치는 공기역학적 압력(풍압)과 변동 하중을 컴퓨터 수치 시뮬레이션(CFD)으로 검증하는 고자문 영역입니다. 기후 변화로 인해 예측하기 힘든 돌풍과 태풍의 빈도가 높아짐에 따라, 외장재 탈락 방지를 위한 국부풍압 산정 및 고층 빌딩 주변의 빌딩풍(풍환경) 예측은 설계 단계의 필수 요소입니다. 당사는 신뢰성 높은 난류 제어 알고리즘을 매칭하여 명확한 설계 풍하중 해법을 제시합니다.
적용 분야별 풍압·풍동해석 활용 방안
🏗️ 건축·고층 건물
초고층·비정형 건축물 외장재 풍압 계수(Cp) 분포 도출 및 클래딩 강도 설계, 옥외 광고물·캐노피·유리 파사드 풍하중 산정, 건물 진동 사용성(최상층 가속도) 평가, 보행자 레벨 바람 환경 쾌적성 평가(라이플리 기준).
📌 주요 적용 대상
외장재 풍압 계수 산정
클래딩 강도 설계
최상층 가속도 평가
보행자 바람 환경
🌉 토목·교량·대형 구조물
장경간 현수교·사장교 플러터(Flutter) 및 갈로핑(Galloping) 공기력 불안정 시험, 대형 경기장 지붕·막구조 풍하중 산정, 송전 철탑·통신탑 풍하중 및 진동 평가, 해상 교량 및 케이블 빙착 갈로핑 내풍 설계.
📌 주요 적용 대상
현수교·사장교 Flutter
경기장 지붕 풍하중
송전 철탑 풍하중
케이블 빙착 갈로핑
🚗 자동차·철도
자동차 외관 공기역학 최적화(항력·양력 계수), 트럭·버스 측풍(Cross Wind) 안정성 해석, 고속철도 차량 터널 진입 시 과압 충격 해석, 철도 방음벽 주행 안전 영향 평가, 물류 차량 에어 스포일러 연비 개선 설계.
📌 주요 적용 대상
자동차 항력·양력 계수
측풍 안정성 해석
고속철도 터널 과압
에어 스포일러 설계
⚡ 에너지·환경
풍력 발전기 블레이드 익형 공력 성능 최적화(AEP 극대화), 풍력 단지 Wake Effect 풍자원 분석(WAsP 연계), 태양광 패널 지지 구조 풍하중 산정(ASCE 7 기준), 해상 풍력 하부 구조(모노파일·자켓) 파랑·풍하중 복합 해석.
📌 주요 적용 대상
풍력 블레이드 공력 최적화
Wake Effect 분석
태양광 구조 풍하중
해상 풍력 복합 하중
✈️ 항공·우주·방위·첨단

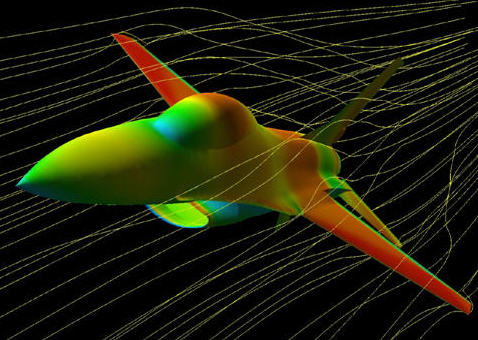

드론·eVTOL 익형 공력 데이터베이스 구축, 발사체 공력 계수(Cx, Cz, Cm) 데이터베이스, 미사일 초음속 공력 해석, 군용 대형 레이더·안테나 어레이 구조 풍하중, 대형 공공시설(공항 터미널·전시장·태양광 발전소) 풍환경 사전 검토.
📌 주요 적용 대상
드론·eVTOL 익형 데이터
발사체 공력 계수
레이더 구조 풍하중
공항 터미널 풍환경
주요 수행 사례
📋 사례 1: 초고층 비정형 주상복합 건물 클래딩 풍압 해석
배경: 지상 55층 트위스트 형태 비정형 주상복합 건물 외장 유리 커튼월 설계 풍압 산정 의뢰.
해석: 주변 건물 군을 포함한 CFD 해석(ABL 풍 프로파일 적용), 외장면 전 구간 풍압 계수 분포 도출. 모서리 집중 부압 구간 확인.
결과: 코드(KBC 2022) 산정치 대비 모서리부 25% 더 큰 부압 도출, 해당 구간 유리 두께 상향 설계 반영.
📌 적용 기술
초고층·비정형 건물
ABL 풍 프로파일 CFD
클래딩 풍압 분포
KBC 2022 기준

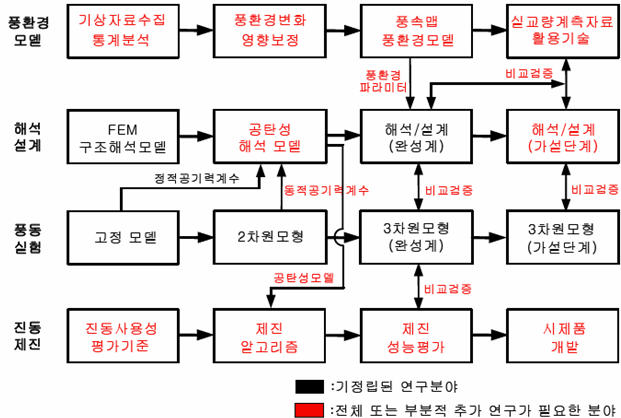

📋 사례 2: 장경간 사장교 플러터 한계 풍속 평가
배경: 주경간 480m 사장교 설계 단계에서 기준 풍속(63.7m/s) 대비 플러터 발생 풍속 안전 여유 확인 의뢰.
해석: 주형 단면 1/60 섹션 모델 풍동 시험 데이터 기반 공기력 계수 도출 후 플러터 한계 풍속 3D 수치 해석 검증.
결과: 플러터 한계 풍속 91.2m/s 산정, 안전 여유 1.43 확보. 가이드 베인 설치로 추가 10% 안전 여유 확보 방안 제시.
📌 적용 기술
사장교·교량
섹션 모델 풍동 시험
플러터 한계 풍속
가이드 베인 설계
풍압·풍동해석 핵심 엔지니어링 서비스
1. 구조물 부위별 풍압계수 산정 및 국부풍압해석 (Wind Pressure)
건축구조기준(KDS 41)을 기반으로 구조물 각 표면에 작용하는 정압과 부압의 분포를 정밀 도출합니다. 특히 고층 건물의 코너부나 지붕 단부 등 와류(Vortex)로 인해 급격한 부압이 발생하는 취약 구역의 국부풍압계수를 정확히 산출하여 커튼월, 유리에 가해지는 구조적 안전성을 확보하고 최적의 외장재 두께 및 앵커 설계를 지원합니다.
🏢 풍압 분산 및 외장 설계 항목
KDS 건축구조기준 완벽 부합
표면 풍압계수(Cp) 매핑
코너 및 단부 극심한 부압 분석
커튼월/지붕재 풍하중 최적화
2. 가상 수치풍동(Numerical Wind Tunnel) 및 구조 변동 해석

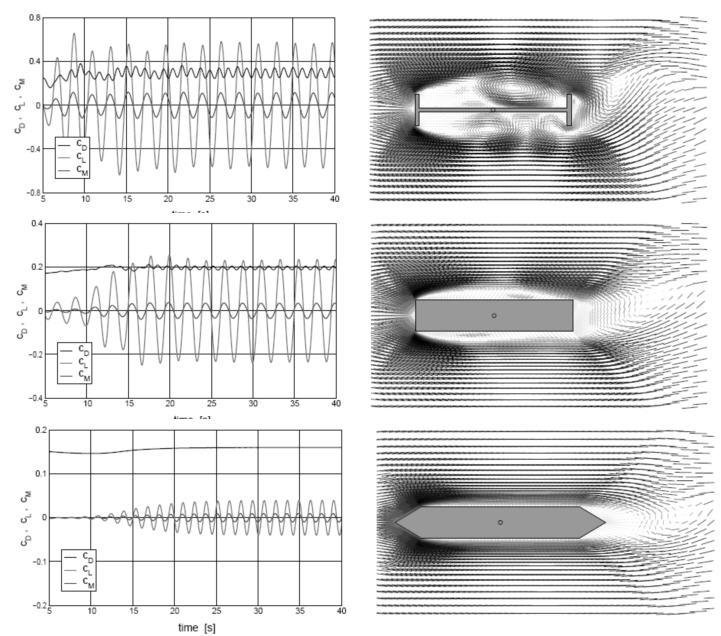

대형 풍동 실험장(Wind Tunnel)을 디지털 가상 공간에 완벽히 구현하여 대기 경계층(Atmospheric Boundary Layer)의 고도별 풍속 분포 조건(파워 로우 법칙 등)을 재현합니다. 구조물 배면에서 발생하는 주기적인 유체 유도 진단인 와류 방출(Vortex Shedding) 현상과 돌풍율(가스트 영향계수)을 연산하여 구조물의 미세 풍진동 여부를 시뮬레이션합니다.
📊 수치 풍동 경계 해석 인자
대기경계층(ABL) 기류 구현
와류 방출(Vortex Shedding) 추적
가스트(Gust) 변동 풍하중 계산
구조 보강재 반력 도출
3. 초고층 빌딩풍 방지 및 대단지 주거지역 보행자 풍환경 안전성 평가 (Wind Environment)

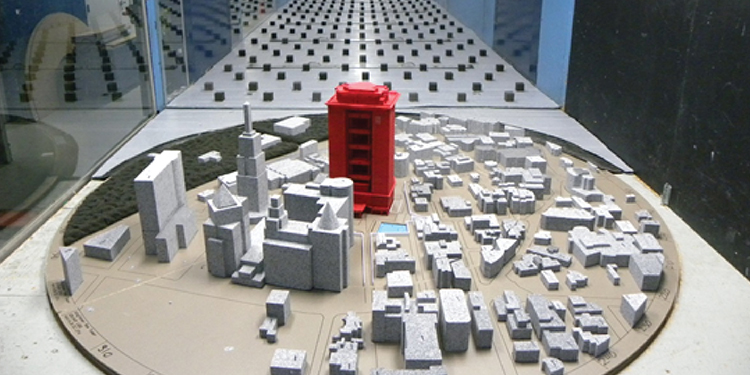

초고층 빌딩 주변에 유발되는 수평·수직 수렴 기류인 '빌딩풍'은 교차로 주변 보행자의 안전을 위협하고 가로수를 파손시키는 주원인입니다. 당사는 단지 주변의 지형지물 데이터를 결합하여 대단지 아파트 및 상업지구 내 보행자 동선별 윈드 셰어(Wind Shear) 현상 및 풍속 변화 비율을 정량 평가하며, 방풍림이나 방풍펜스 설치 등 빌딩풍 저감을 위한 최적의 엔지니어링 대안을 가시화하여 제공합니다.
🔑 관련 핵심 키워드 및 소프트웨어
Ansys Fluent / CFX 시뮬레이션
초고층 빌딩풍(Building Wind) 예방
보행자 풍환경 안전 등급 평가
방풍구조물 효율성 수치 검증
💡 풍압·풍동해석 의뢰 가이드
해석 대상 구조물의 **3D 모델링 파일** 및 건물이 들어설 **실제 지리적 위치(지표면 조도 구분 및 설계 기본풍속 결정용)**를 알려주시면 관련 법적 기준에 부합하는 정밀 경계조건을 빌드업합니다. 비정형 구조물 및 플랜트 철골 프레임, 대형 옥외 간판 등의 유체 항력 분석도 완벽히 지원해 드립니다.
