플랜트 산업 현장에서 널리 사용되는 왕복동 압축기(Reciprocating Compressor) 및 왕복동 펌프(Reciprocating Pump)는 피스톤의 왕복 운동 특성상 배관 내부에 주기적인 유체 체적 변화와 압력 변동 파형, 즉 맥동(Pulsation) 현상을 필연적으로 유발합니다. 이 유체 맥동파가 배관 시스템 및 고유한 기하학적 형상과 만나 공진(Resonance)을 일으킬 경우, 가혹한 진동과 함께 심각한 피로 균열 및 구조 파괴를 초래하므로 관련 API 국제 표준에 부합하는 정밀 맥동 해석 설계가 절대적으로 요구됩니다.
적용 분야별 맥동 해석 활용 방안
🏭 가스·석유화학 압축기 스테이션
왕복 압축기 맥동은 배관 파손과 제어 밸브 오작동의 주요 원인입니다. API 618 기준 맥동 해석이 필수입니다.
📌 주요 적용 대상
왕복 압축기 API 618 해석
가스전 집하 배관 맥동
LNG 생산 설비 맥동
Pulsation Dampener 설계
⚡ 발전·수처리 플랜트
발전소 급수 펌프 및 수처리 고압 펌프의 맥동은 유량 제어 불안정과 배관 피로 파손으로 이어집니다.
📌 주요 적용 대상
발전소 급수 펌프 맥동
수처리 RO 고압 펌프
해수 담수화 설비 맥동
유량 제어 밸브 진동
🚗 자동차·엔진 시스템
내연기관 흡배기 계통의 맥동은 엔진 성능과 차량 NVH(소음·진동)에 직접 영향을 미칩니다.
📌 주요 적용 대상
엔진 흡배기 맥동 해석
흡기 매니폴드 공명 설계
배기 소음기 맥동 감쇠
연료 인젝터 맥동 제어
🌊 해양·특수 산업
해저 파이프라인 및 FPSO 하역 시스템의 맥동은 극한 환경 조건과 복합 하중을 고려해야 합니다.
📌 주요 적용 대상
FPSO 가스 압축 맥동
해저 파이프라인 슬러깅
LNG 하역 암(Arm) 맥동
해양 처리 설비 맥동
주요 수행 사례
📋 사례 1: LNG 생산 설비 왕복 압축기 API 618 맥동 해석
배경: LNG 플랜트 보일오프가스(BOG) 처리 왕복 압축기 신설 시 API 618 Approach 3 맥동 해석 수행.
해석: 압축기 3단 흡입·토출 배관계 음향 공명 해석 및 맥동 진폭 허용치(API 618 Table 1) 초과 구간 도출.
결과: 오리피스 플레이트 삽입 및 챔버 용량 조정으로 맥동 진폭 기준치 이내 달성, HAZOP 심의 통과.
📌 적용 기술
LNG 플랜트
API 618 Approach 3
음향 공명 해석
오리피스 플레이트 설계
📋 사례 2: 정수장 고압 원심 펌프 맥동 유발 배관 진동 해결
배경: 정수장 가압 펌프 스테이션 토출 배관에서 펌프 임펠러 통과 주파수(BPF) 맥동에 의한 이상 진동 발생.
해석: 임펠러 5매 × 120RPM = BPF 10Hz 맥동이 배관 계통 2차 모드(9.8Hz)와 공진. 파이프라인 수력 임피던스 해석.
결과: 배관 지지대 간격 변경으로 계통 고유진동수 13Hz로 이동, 공진 회피 및 진동 정상화.
📌 적용 기술
정수장·수처리 설비
BPF 맥동 해석
수력 임피던스 분석
공진 회피 설계
맥동 및 왕복동 배관 진동 엔지니어링 핵심 영역
1. 왕복동 압축기 배관 맥동 해석 (API 618 Pulsation Study)
왕복동 압축기 흡입 및 토출 배관계에 발생하는 압력 맥동을 정량적으로 평가하고 제어하기 위한 시뮬레이션을 수행합니다. 미국석유협회 규격인 API Standard 618 지침 가이드라인에 근거하여 맥동 압력의 크기, 맥동 유발 동하중(Pulsation-Induced Shaking Force)을 정밀 산정합니다.
압축기의 운전 조건 및 다단(Multi-stage) 바이패스 전 영역을 고려하여 오리피스 플레이트(Orifice Plate), 서지 드럼(Surge Drum) 및 스너버(Snubber)의 최적 용적 사양과 감쇠 설계를 제시합니다.
🔑 관련 핵심 키워드
API 618 규격
왕복동 압축기(Reciprocating Compressor)
맥동 감쇠기(Snubber) 설계
오리피스 최적화
2. 왕복동 플런저 펌프 맥동 해석 (API 674 Pulsation Study)
고압 플랜트 공정 및 수처리 시설의 왕복동 펌프(Plunger/Piston Pump) 시스템을 대상으로 유체 격동에 의한 맥동파를 분석합니다. API Standard 674 규격 조건을 엄격하게 적용하여 배관 내부의 과도한 압력 피크치를 억제하고 공동현상(Cavitation) 및 NPIP(Net Positive Inflow Pressure) 불만족 문제를 사전에 예방합니다.
배관 레이아웃에 따른 맥동 전파 특성을 컴퓨터 모델링화하여, 시스템의 안정성을 보장할 수 있는 최적의 맥동 가목(Pulsation Dampener) 용량 및 설치 위치 가이드를 도출합니다.
🔑 관련 핵심 키워드
API 674 규격
왕복동 플런저 펌프
댐퍼(Dampener) 선정
캐비테이션(Cavitation) 예방

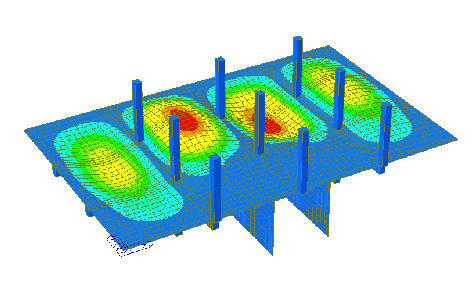

3. 배관계 기계적 클램프 서포트 최적화 및 구조 배관 해석 (Mechanical Review)
유체 맥동 해석 결과로부터 도출된 동적 흔들림 하중(Shaking Force)을 입력 조건으로 반영하여, 배관 구조계 자체의 기계적 고유진동수(Mechanical Natural Frequency) 분석을 병행 수행합니다. 유체 맥동의 주파수 성분과 배관 구조물 간의 기계적 공진(Mechanical Resonance)이 일어나는지 정밀 검증합니다.
공진 영역을 회피하기 위해 배관 구조 지지대(Hold-down Clamp, Support)의 이상적인 스팬(Span) 간격을 레이아웃 설계안에 반영하고, 진동 진폭 및 교번 응력(Alternating Stress) 평가를 통해 용접 엘보우 및 분기 부속품 부근의 기계적 건전성과 피로 수명을 최종 평가합니다.
🔑 관련 핵심 키워드
구조 공진 회피 설계
배관 흔들림 동하중(Shaking Force)
고성능 홀드다운 클램프(Hold-down Clamp)
피로 수명 및 배관 응력 해석
💡 왕복동 기계 맥동 및 배관 진동 진단 가이드
왕복동 압축기 및 고압 플런저 펌프 주변의 소형 분기 배관(Drain, Vent Line 등)이 가동 중 육안으로 흔들릴 정도로 과도하게 떨리거나 용접부 크랙이 반복 발생한다면, 이는 전형적인 유체 맥동 및 구조 공진의 신호입니다. 압축기/펌프의 구동 데이터(RPM, 피스톤 사양), 내부 유체 조건 및 배관 아이소메트릭(Isometric) 도면을 접수해 주시면, API 표준에 근거한 세계적 수준의 맥동 저감 솔루션을 정밀하게 설계해 드립니다.
