**방음문(Soundproof Doors)**은 벽체에 비해 상대적으로 가동 부위가 많아 소음 누설에 가장 취약한 '개구부'의 차음 성능을 극대화하기 위한 토탈 메커니즘 장치입니다. 단순한 두꺼운 문은 방음 역할을 수행할 수 없습니다. 문짝 내부의 다층 차음 복합 구조재 매칭, 도어 프레임과 문짝 사이의 완벽한 기밀을 유지하는 고탄성 가스켓 어셈블리, 그리고 강력한 압착 핸들 시스템이 삼위일체로 맞물려야 합니다. 당사는 정밀 수치 해석을 바탕으로 완벽한 음향 투과 등급(STC) 규격을 만족하는 방음 도어 솔루션을 공급·자문합니다.
적용 분야별 시스템 방음문 활용 방안
🎙️ 방송·스튜디오·음향 시설
레코딩 스튜디오·방송 부스 고차음 방음문 설계(STC 50 이상), 오케스트라 연습실 이중 전실 구조 적용, 무향실·잔향실 출입문 음향 기밀 성능 시뮬레이션. 미세한 음향 누설도 허용하지 않는 고정밀 차음 솔루션을 제공합니다.
📌 주요 적용 대상
레코딩 스튜디오 방음문
방송 부스 STC 50+
이중 전실 설계
음향 기밀 시뮬레이션
🏥 병원·수술실·의료 시설
수술실·MRI실 인접 소음 차단 방음문 설계, 정신과 병동·상담실 음향 프라이버시 확보 방음문, 분만실·집중치료실(ICU) 정숙 환경 출입문 설계. 의료 기기 전자파 차폐와 방음 성능 동시 요구 시 복합 설계가 가능합니다.
📌 주요 적용 대상
수술실·MRI실 차음문
정신과 상담실 프라이버시
ICU 정숙 환경
전자파·방음 복합 설계
🏭 산업·기계실·음향시험실
기계실·발전기실 고차음 방음문(STC 45 이상) 설계 및 도어실·프레임 기밀 최적화, 음향시험실(무향실·잔향실) 인증 규격 만족 출입문 설계, 공장 소음 인접 사무실 차단 방음문. 내구성과 차음 성능을 동시에 만족하는 산업용 방음문을 설계합니다.
📌 주요 적용 대상
발전기실 방음문 STC 45+
음향시험실 인증 규격
공장 인접 사무실
도어실·프레임 기밀 설계

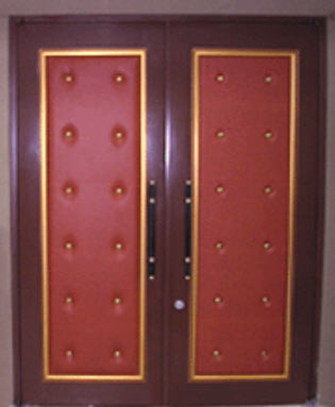

🏢 호텔·공공·교육 시설
호텔 영업장(연회장·나이트클럽)과 객실 경계 방음문 설계, 법원·국회 심의실 보안 방음문, 학교 음악실·방송실 방음문 성능 검증, 공공 회의실 방음문 소통 차단 성능 인증 자문.
📌 주요 적용 대상
호텔 영업장 방음문
법원·심의실 보안 방음
학교 음악실 방음문
방음 성능 인증 자문
주요 수행 사례
📋 사례 1: 레코딩 스튜디오 방음문 성능 시뮬레이션
배경: 방음문 제조사 신규 제품 개발 시 목표 STC 52 달성 가능 여부 사전 검증 의뢰.
해석: 문짝 재료(이중 강판+비드 충진), 프레임-도어실 접촉 기밀 구조, 경첩부 음향 브릿지를 FEM으로 모델링해 주파수별 투과 손실 예측.
결과: 설계 수정(도어실 4중 구조, 경첩 음향 분리) 후 STC 54 예측, 실제 인증 시험 STC 53 획득.
📌 적용 기술
방음문 STC 인증
FEM 투과 손실 예측
도어실 기밀 설계
경첩 음향 분리
📋 사례 2: 병원 MRI실 방음·차폐 복합 출입문 설계
배경: 종합병원 신축 시 MRI실 전자파 차폐(RF Shield)와 STC 45 이상 방음 동시 만족 출입문 설계 의뢰.
해석: RF 차폐 도전성 소재와 방음 충진재 조합 구조 시뮬레이션, 프레임 접지와 음향 기밀 구조 동시 최적화.
결과: RF 차폐 60dB 이상, STC 46 달성 복합 방음·차폐문 설계안 완성.
📌 적용 기술
MRI실 방음·RF 차폐
도전성 소재 구조 설계
프레임 접지·기밀 동시 설계
복합 성능 시뮬레이션
시스템 방음문 핵심 설계 및 시뮬레이션 영역
1. 도어 내부 하이브리드 다층 충진재 구조 해석 및 투과손실 최적화
방음문 내부 플레이트의 진동 방사 효율을 줄이기 위해 차음 패널, 고밀도 유리섬유, 허니컴 격벽, 진동 감쇠 시트를 다층(Multi-layer) 구조로 배열하여 해석합니다. 파동 모델 기반 시뮬레이션을 통해 문짝 자체를 관통하는 음향 투과 손실(Transmission Loss) 데이터를 주파수별로 산출하여 최적의 중량과 최대 차음 효율 밸런스를 구축합니다.
🚪 도어 리프(Leaf) 단면 해석 인자
주파수 파동 전파 시뮬레이션
도어 내부 다층 차음재 레이어 매칭
고감쇠 제진재 투과 손실(TL) 평가
STC 40 / 45 / 50 이상 차음 등급 설계
2. 프레임 틈새 소음 차단 및 다중 가스켓(Gasket) 압착 기밀 구조 설계
방음문 실패 원인의 90% 이상을 차지하는 프레임 주변의 틈새 음향 누설(Flanking Noise)을 전면 제어합니다. 도어가 닫힐 때 실리콘 및 EPDM 재질의 고탄성 가스켓이 프레임과 균일한 압력으로 밀착되도록 유한요소법(FEM) 기반 밀착 응력 해석을 수행하며, 하부 오토 드롭 실(Auto Drop Seal) 메커니즘을 연계해 바닥 틈새까지 빈틈없이 격리합니다.
🛡️ 도어 엣지 기밀성 제어 지표
이중/삼중 가스켓 압착 해석
하부 자동 밀폐 (Drop Seal) 매커니즘
문틀 틈새 음향 누수 회절 제어
밀착 압력 분포 수치 해석

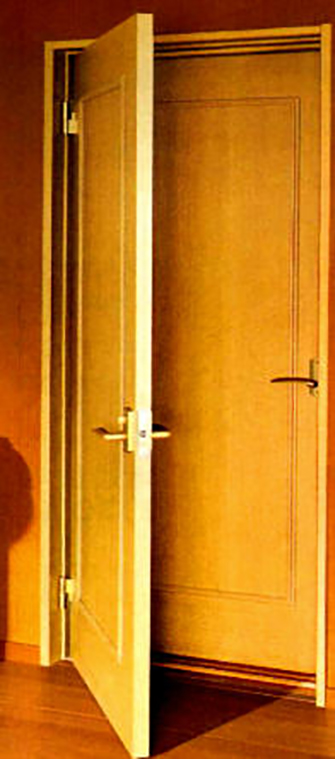

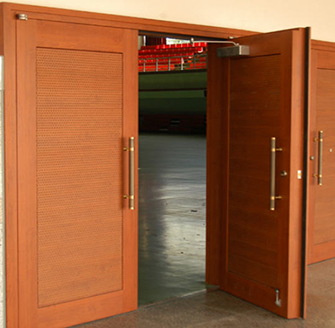

3. 인테리어 조화형 고성능 목재 방음문(Wooden Acoustic Doors)
방송 스튜디오, 실용음악실, 회의실, 개인 홈시어터 룸 등 실내 인테리어 마감과의 조화가 중시되는 공간을 위한 고급 목재 방음문을 설계합니다. 친환경 고밀도 MDF 필름 마감 내부에 차음 코어를 특수 레이어링하고 강인한 유럽형 하드웨어(3차원 조절용 힌지, 시스템 압착 래치)를 연동하여 외관의 미려함과 우수한 방음성을 동시에 보장합니다.
🪵 목재 시스템 사양
방송국/레코딩 스튜디오 전용 도어
3차원 가변 조절 헤비듀티 경첩
인테리어 필름 및 무늬목 맞춤 마감
시스템 압착 핸들 적용

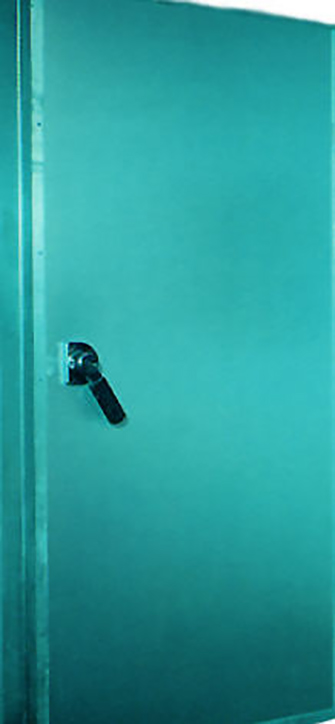

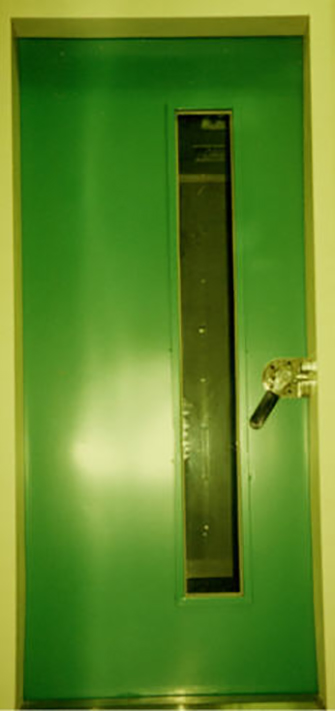

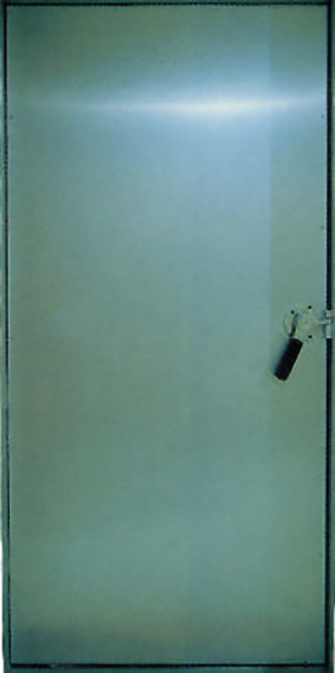

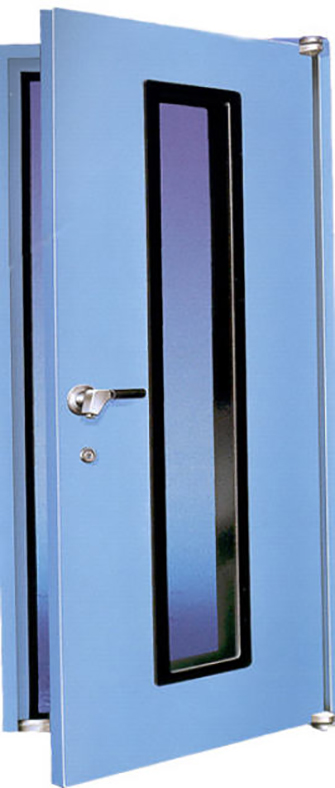

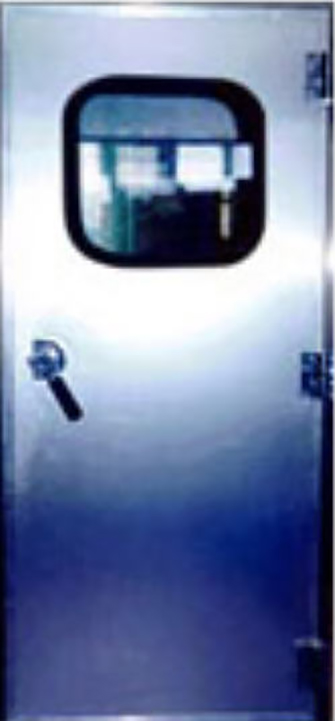

4. 중량급 기계실 및 산업 시설용 대형 스틸 방음문(Steel Acoustic Doors)
공장 발전기실, 변전실, 펌프동, 공조기실(AHU) 등 고출력 소음이 발생하는 중공업 및 빌딩 설비 인프라용 헤비듀티 스틸 방음문을 연산합니다. 고중량 도어 리프의 자중 지지 안정성을 구조 해석으로 검증하고, 열악한 작동 환경에서도 가스켓 영구 변형 없이 밀폐 성능을 장기 유지하는 산업용 고압착 고정 장치를 매칭합니다.
🏭 산업용 기계실 도어 규격
기계실/공조실 고데시벨(dB) 차단
스틸 도어 플레이트 구조 안전성 해석
대형 연동 압착 하드웨어 모듈
화재 대응 방화 방음 겸용 설계
5. KS 및 ISO 국제 공인 성능 시험 기준에 부합하는 철저한 음향 투과 성능 검증 프로세스
당사에서 자문 및 매칭하는 모든 방음 도어 솔루션은 실험실 차음 측정 표준(KS F 2808 및 KS F 2235)의 투과 손실 기준을 기초로 계산됩니다. 도어 단품 해석에 그치지 않고, 방음문이 설치될 배후 벽체(콘크리트, 경량 ALC 등)의 음향 임피던스 특성을 고려한 연계 해석을 수행함으로써 시공 후 현장 차음 성능 저하(Field STC 드롭) 리스크를 최소화합니다.
🔑 해석 연계 프로그램 및 엔지니어링 표준
Ansys Mechanical (가스켓 압착 응력 해석)
Insul Multi-layer Barrier Prediction
KS F 2808 실험실 음향 투과 손실 측정 기준 만족
현장 음향 평가 등급 (F-STC) 극대화 솔루션
💡 방음문 설계 및 견적 의뢰 가이드
현장 개구부의 **유효 설치 치수(가로x세로 프레임 외경)**와 요구되는 타겟 **차음 성능 등급(예: STC 40 이상 또는 35dB 감쇄)**, 그리고 설치 장소의 환경(스튜디오용 목재 도어 또는 기계실용 스틸 도어)을 알려주십시오. 기밀 구조 시뮬레이션 기반의 상세 사양서와 완벽한 방음 하드웨어 조합을 신속하게 제안해 드리겠습니다.
|
