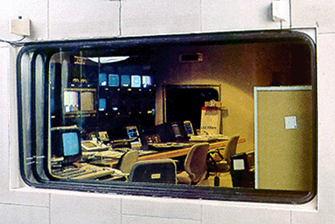

**방음시창(Soundproof Observation Windows)**은 소음을 완벽히 격리하면서도 양측 공간의 시각적 소통과 모니터링을 보장해야 하는 정밀 음향 구조물입니다. 일반 복층 유리는 특정 주파수 대역에서 내부 공기층의 스프링 작용으로 인한 공진 현상(Mass-Air-Mass Resonance)과 유리의 굽힘 파동에 의한 코인시던스(Coincidence) 효과로 차음 성능이 급격히 저하됩니다. 당사는 가상 수치 해석을 통해 유리의 두께 조합, 공기층 두께(Air Gap), 경사 배치 각도 및 프레임 댐핑 구조를 최적화하여 왜곡 없는 시야와 압도적인 데시벨(dB) 차음 등급을 동시에 만족시킵니다.
적용 분야별 시스템 방음시창 활용 방안
🏘️ 도로변·철도변 주거시설
고속도로·국도 인접 아파트·빌라 외창 차음 등급(T등급) 설계, 철도·지하철 저주파 진동 동반 소음 차단 특수 창호 설계, 비정형 창호 프레임 음향 누설 시뮬레이션. 교통 소음 환경 기준(주간 65dB 이하) 준수를 보장합니다.
📌 주요 적용 대상
고속도로변 아파트 창호
철도·지하철 소음 차단
T등급 차음 창호 설계
교통 소음 기준 준수
🏫 학교·교육·아동 시설
도로변 학교 교실 외창 차음 성능 설계(소음 영향 평가 연계), 어린이집·유치원 교실 외부 소음 차단 창호, 대학 강의동 도로 접면 창호 차음 시뮬레이션. 학생 수업 집중도를 위한 실내 소음 기준(35dB 이하) 만족을 목표로 합니다.
📌 주요 적용 대상
학교 교실 외창 차음
어린이집·유치원 창호
소음 영향 평가 연계
실내 소음 35dB 이하
🏥 병원·의료·요양 시설
병원 입원실·중환자실 외부 교통 소음 차단 창호 설계(ISO 10052), 정신과 병동·요양원 정숙 환경 창호 설계, 외래 진료 대기실 외부 소음 저감 창호. 환자 회복을 위한 정숙 환경을 공학적으로 보장합니다.
📌 주요 적용 대상
입원실·ICU 창호 차음
요양원 정숙 환경 창호
ISO 10052 기준 적용
외래 대기실 소음 저감
🏭 공장·산업시설 사무동
제조 공장 인접 사무동·후생시설 창호 차음 설계, 발전소·플랜트 관제실 고차음 창호(STC 45 이상) 설계, 음향시험실 관측창 방음시창 설계. 극한 소음 환경에서도 업무 가능한 사무 공간을 확보합니다.
📌 주요 적용 대상
공장 인접 사무동 창호
발전소 관제실 STC 45+
음향시험실 관측창
극한 소음 환경 대응
주요 수행 사례
📋 사례 1: 공항 인접 주거단지 방음시창 차음 성능 검증
배경: 공항 소음 대책 지역 주거단지 방음시창 교체 시 T-3 등급 달성 여부 사전 확인 의뢰.
해석: 항공기 소음 주파수 특성(125~4,000Hz) 대역별 창호 투과 손실 시뮬레이션, 새시 프레임 음향 브릿지 취약부 분석.
결과: 취약부 개선안 도출 후 T-3 등급 달성 확인, 실제 교체 후 실내 소음 기준(주간 45dB) 만족.
📌 적용 기술
공항 소음 대책 지역
T-3 등급 창호 검증
주파수별 투과 손실
새시 프레임 취약부 분석
📋 사례 2: 철도변 학교 교실 방음시창 소음 개선
배경: 철도역 인근 중학교 교실 외부 소음 65dB로 수업 방해, 방음시창 교체로 기준 달성 여부 검토.
해석: 기존 단창 → 이중 방음시창 교체 시나리오별 삽입 손실 예측, 특히 저주파(125Hz) 열차 진동 소음 차단 성능 검토.
결과: 기밀 이중창 교체 후 교실 소음 41dB 달성, 학생 수업 집중도 향상 확인.
📌 적용 기술
철도변 학교 방음시창
이중창 삽입 손실 예측
저주파 철도 소음 차단
교실 소음 기준 달성
시스템 방음시창 핵심 설계 및 시뮬레이션 영역
1. 코인시던스(Coincidence) 한계 주파수 회피를 위한 이종 두께·접합 유리 최적화
동일한 두께의 유리를 이중 배치할 경우 고유 진동수 일치로 인해 특정 주파수 소음이 그대로 투과합니다. 당사는 이를 방지하기 위해 12mm+19mm, 15mm+22mm 등 서로 다른 두께의 유리 조합을 수치 연산합니다. 나아가 소음 에너지를 자체 흡수하는 PVB/접합 필름(Acoustic PVB Laminated Glass) 레이어를 매칭하여 투과 손실을 극대화합니다.
🔮 글라스 구조 해석 항목
이종 유리 두께 매칭 시뮬레이션
코인시던스 한계 주파수 피크 제어
어쿠스틱 접합 유리(Laminated) 성능 평가
유리 면적별 허용 음향 투과 등급(STC) 연산
2. 밀폐 공기층(Air Gap) 체적 연산 및 저주파수 공진(M-A-M) 저감 설계
이중 창문 내부의 공기층은 저주파 소음 전파의 가교 역할을 할 수 있습니다. 유한요소 해석을 통해 내부 공기 격벽의 유체-구조 연성 해석(FSI)을 수행하고, 저주파수 공진(Mass-Air-Mass Resonance) 대역을 인간의 청각이 둔감한 초저주파 영역으로 밀어내는 최적의 이중 프레임 간격(최소 100mm~250mm 이상 공기층)을 산출합니다.
📐 공기층 음향 댐핑 인자
유체-구조 연성 해석 (FSI Module)
Mass-Air-Mass 공진 주파수 이동
대형 공기층 (Air Gap) 최적 체적 연산
저주파 음압 투과도 제어
3. 실내 반사음 완화 및 정면 에코 방지를 위한 유리 경사각(Sloped) 배치 기술

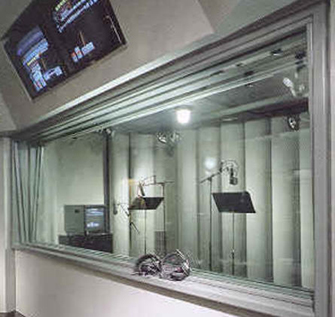

레코딩 스튜디오 콘솔룸이나 방송 조정실의 경우, 정면 유리가 수직이면 스피커 재생음이 유리에 맞고 정반사되어 제2의 허상 음원을 만들고 모니터링을 방해합니다. 당사는 건축음향 레이 트레이싱 해석을 결합하여 유리를 5°~12° 내외의 최적 경사각으로 하향 배치 설계함으로써 실내 유해 반사음을 바닥 흡음재로 유도합니다.
📐 기하 음향 경사각 설계
유리 하향 경사각 (5°~12° Sloped) 레이아웃
스튜디오 모니터링 정반사음 차단
시각적 빛 반사(Glare) 및 왜곡 방지
콘솔룸 전용 기하학적 음장 해석
4. 프레임 테두리 음향 누수 제어 및 특수 흡습·흡음 테두리 시스템
유리를 지지하는 창틀 내부 프레임 단면의 음향 가교(Acoustic Bridge) 현상을 구조 절연 가스켓으로 완전히 차단합니다. 또한, 이중창 내부 밀폐 공간의 장기적 온도 변화로 인한 유리에 김서림(결로) 현상을 예방하기 위해 프레임 내부 외주면에 다공성 유공 흡음재와 대용량 실리카겔(흡습제) 고정 챔버를 통합 배치하는 고단열·고방음 디테일을 적용합니다.
❄️ 프레임 기능성 케어 지표
프레임 내주면 흡음재 레이어링
밀폐형 대용량 결로 방지 흡습 시스템
네오프렌 플로팅 글라스 채널(Gasket)
구조 전달 진동 절연(Isolation Break)
5. 고정밀 무향실, 방송 스튜디오부터 고소음 산업용 공장 제어실까지 완벽 검증 시스템 대응
당사의 방음시창 설계 엔지니어링 프로세스는 고도의 기밀성과 높은 가시성이 동시에 요구되는 전문 사이트에 특화되어 있습니다. 소음이 90dB~100dB 이상 치솟는 플랜트 기계실 감시창, 대학 연구소 음향 시험실, 음악 아카데미, 사내 방송국 등 검증된 자재 데이터베이스와 투과 손실 매칭 기법을 적용하여 시공 실패가 없는 최고 등급(STC 45~55 이상)의 명품 시창 구조를 완성해 드립니다.
🔑 표준 검증 규격 및 연계 솔루션
ASTM E90 (창호 투과 손실 시험 규격) 수치 매칭
Ansys Acoustics (Acoustic-Structure Coupling)
라미네이트 세이프티 차음 유리 라이브러리 연동
공장형 플랜트 헤비 세이프티 프레임 하드웨어
💡 방음시창 설계 및 제작 의뢰 가이드
정확한 주파수 튜닝을 위해 설치될 **벽체의 두께와 재질(예: 콘크리트 200mm 또는 샌드위치 패널 등)**, **시창 개구부 크기(가로x세로)** 및 타겟 공간의 **목적(방송실 모니터창 또는 공장 감시창)**을 제공해 주십시오. 공진 저감 시뮬레이션 기반의 상세 유리 두께 배열 사양서와 도면을 정확하게 제안해 드리겠습니다.
|
